图纸描述：

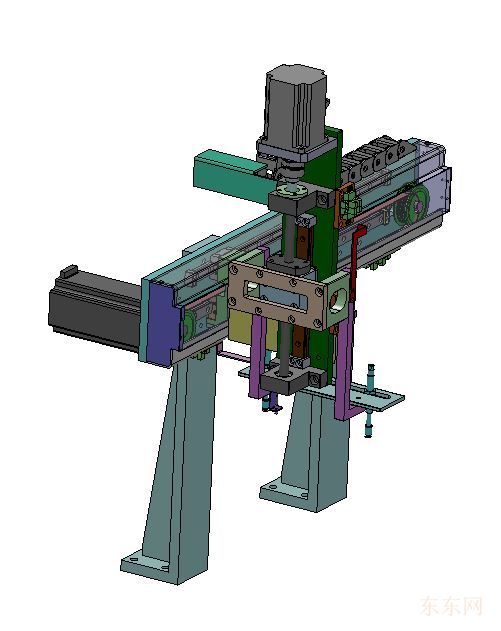

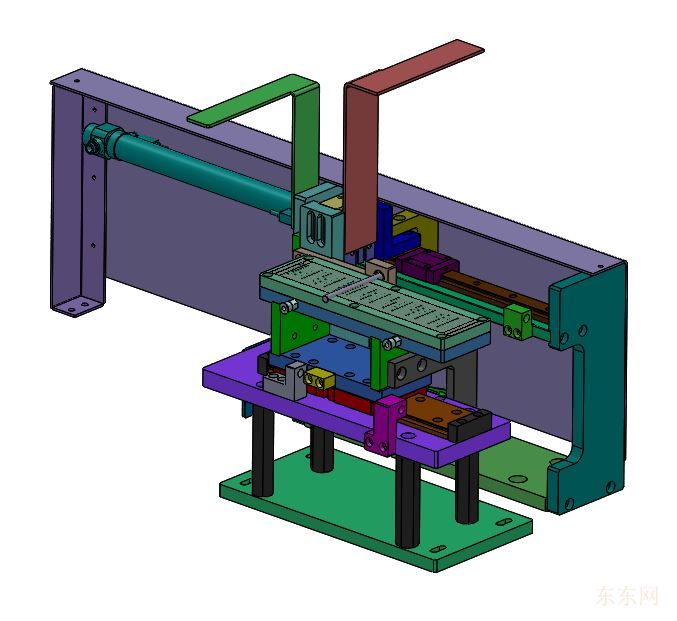

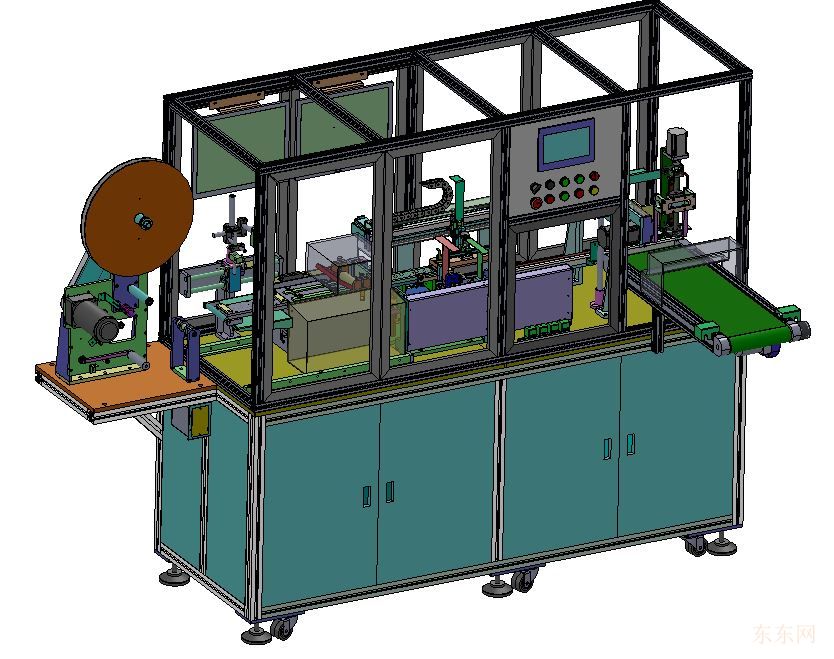

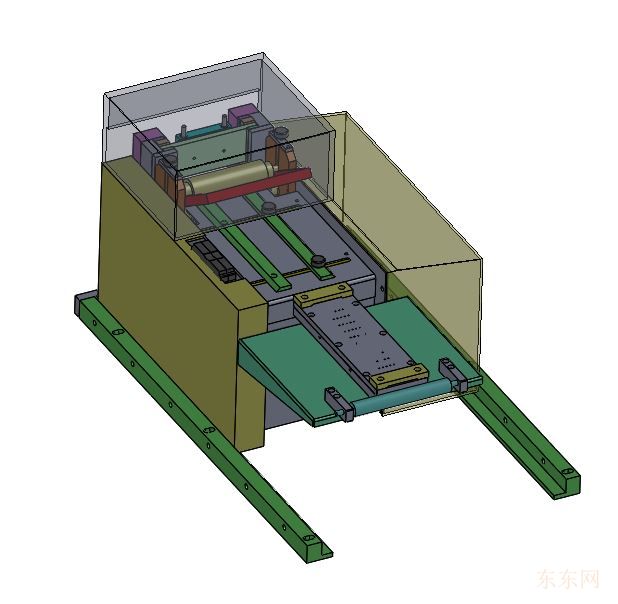

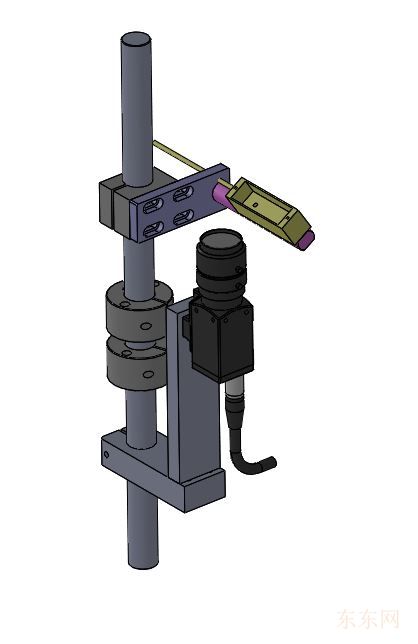

该设备是苹果手机中屏幕连接接线加工的全自动机：设备主要用于FPC软排线的等长切断和断口检测，设备为料盘上料作业方式，人工只需按时把每卷排线放到上料位盘中，设备自动送料并可按照设定的长度切好。FPC裁切检测机手机屏幕排线加工设备一．设备说明本设备适用的产品为： FPC，FFC，FDC，各类手机屏幕连接线的加工切断。 该设备是苹果手机中屏幕连接接线加工的全自动机：设备主要用于FPC软排线的等长切断和断口检测，设备为料盘上料作业方式，人工只需按时把每卷排线放到上料位盘中，设备自动送料并可按照设定的长度切好，切料的精度和长由光纤传感和送料马达的编码器控制，切料精度可达0.01，精度非常而且切出来的排线长度还需进行CCD视觉系统进一步检测，这是一款结构简单但是非常精密的设备，当光纤检测来料之后切料机就开始自动切料，切好的料由机械手吸取到拍照位进行外观和长度检测，取料机械手和下料机械手同步工作，把检测好的产品吸取到下料输送带中，下料前会把FPC叠好，每一叠的数量也是按照客户设定的值进行作业的，人工只需在输送带那里收料就可以了，中间和下料机械是自己设计的滑轨和同步轮结构，这样成本低同时精度也可以保证，该设备总体的动作原理就是这样，以上此设备的全自动工作原理。二．设备的主要结构和精密处有以下几个： 1、FPC上料： 卷料来料人工定时上料无料设备自动报警，人工换料速度快自动送料定位精准。 2、切料：自动切料速度快，最新研发根据日本的FPC切料机设计改装，切料精度可控在0.02范围内，领先国内其它厂家的切料机，速度可达每小3千片FPC左右，并有缺料报警功能。 3、检测位：FPC切断后由视觉进行进一步检测其外观长度尺寸等，出料检测每一叠产品在下料出料时同样也进行视觉检测，并有NG报警功能。 4、自动下料：采用PVC输送带下料每次输送的物料精准不影响生产该设备可以24小时作业。以上是此设备的功能和原理，其它更多巧妙的设计结构大家下载后可以有时间慢慢学习研究，总之这是一套非常不错的FPC自动裁切机图纸，欢迎大家学习研究谢谢。 三．设备性能与主要配置说明： 1、 裁切检测速度：约3000 pcs/min。 2、重复裁切精度:0.02。 3、主要配件说明：1)、CCD相机：德国品牌BASLER ；2)、感应器： OMRON；3)、PLC：日本三菱高速系列；4)、电磁阀：原装日本品牌；5)、控制系统：自主开发。 4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统； 5、生产数据报表统计功能：CPK、柏拉图、不良种类项目、不良比例等自动生成功能，可为生产车间改善工艺提供依据； 6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，软件所导出的数据可通过局域网连接打印机进行纸质打印。四.主要技术参数： 类别 规格参数整机外形尺寸： 1500*1100*1800MM（L*W*H）输入电压 ： AC—220V50Hz或AC—380V 50Hz可选整机最大功率 ： 1.2K W（220V时）输入气源压力 ： 0.4-0.6 Mpa 耗气量 ： 1.5 L/min 生产效率（C/T）： ≤2.0 S/一个 设备载用率 ： ≥95％加工方式 ： 自动送料,裁切料，自动CCD检测，自动下料机械手运动分辨率： 0.005 mm 机械手重复定位精度 ： ≤±0.01 mm 换料方式 ： 人工换料編程方式 ： 触摸屏参数修改。
