数控弯管机

作品图片

弯管组件

dengd001

进入个人中心可以查看更多作品

立即下载

图纸ID: 73

图纸分类：3D模型

行业用途：机械设备,家用电器

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源：原创图纸

是否编辑：是

所需金币：1000金币

图纸描述：

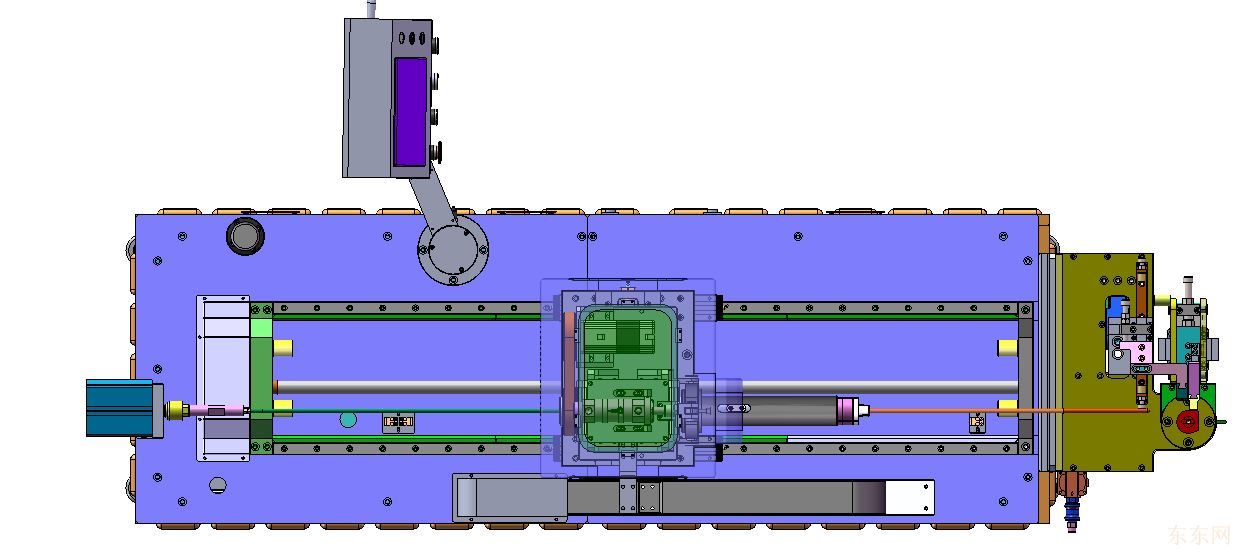

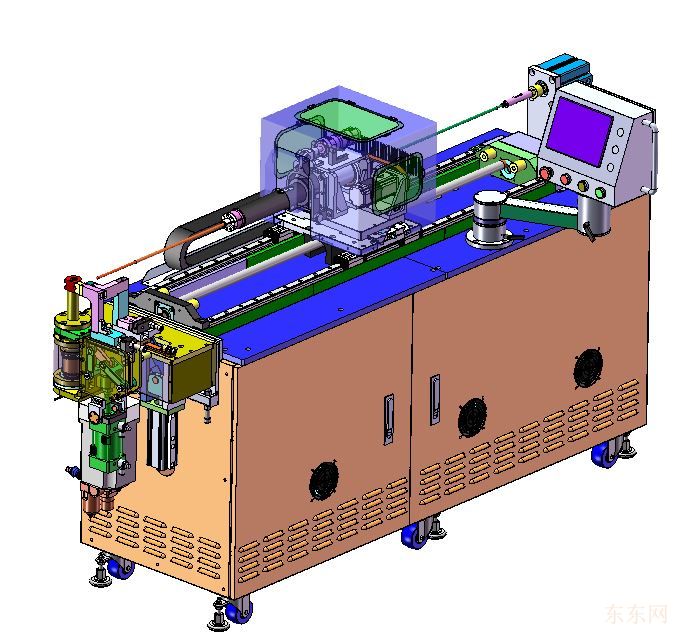

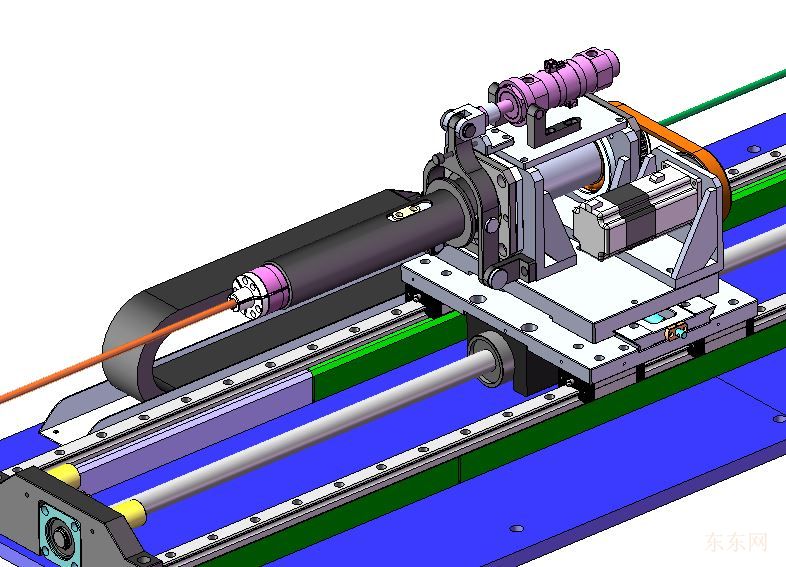

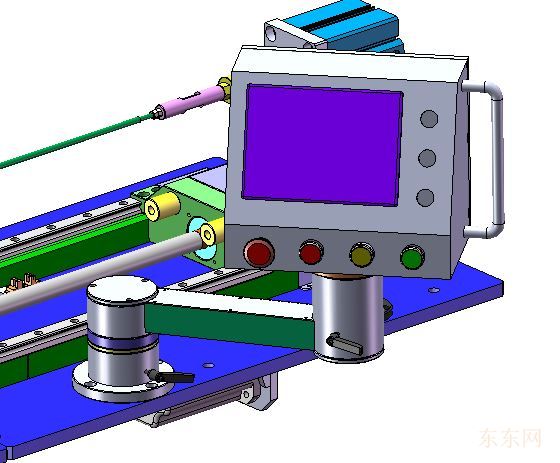

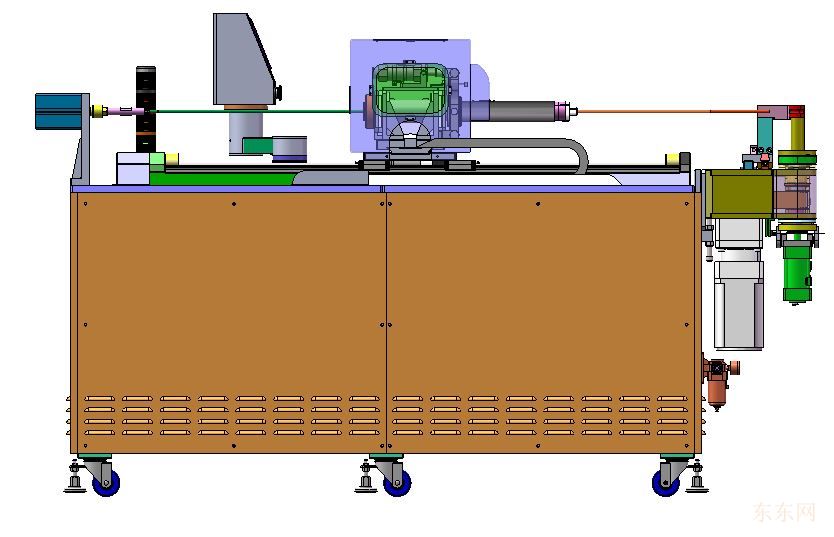

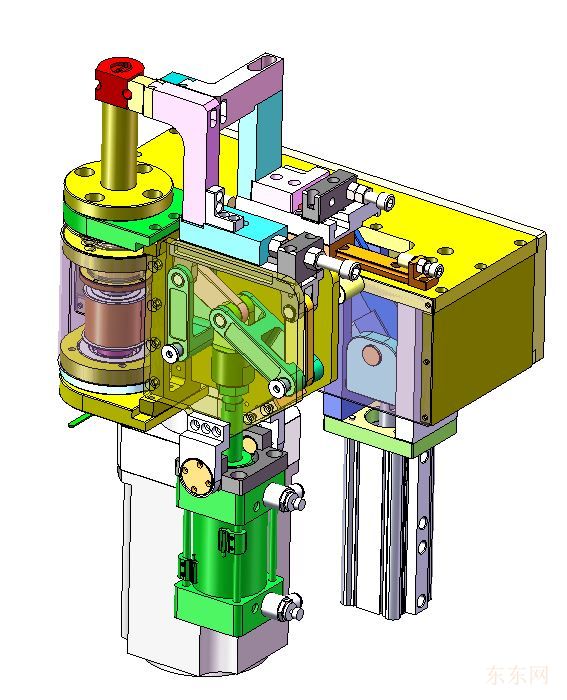

自动弯管机具有较高科技含量的创新产品，其优点是，重复定位精度高，可靠性好，操作简单，维修方便，价格适中。该机可完全满足高、中、低挡各类型号客车的各种车身骨架弯曲构件的大、申、小批量生产。是客车生产企业生产技术提升，必备的专用设备。三维自动弯管机控制系统主要由人机界面（HMI）、可编程控制器（PLC）、三套伺服电机以及油缸或气缸等组成，带有配方功能的人机界面（HMI）可存储上百种工件的工艺参数，实现人机对话。PLC使用松下FP-X，可同时实现四轴定位和两组插补功能，满足了三维弯管机控制系统复杂的控制要求。　　而设备中的伺服电机全部采用国产先进的交流伺服电机，其作用是实现两个轴（折弯轴和旋转轴）的旋转角度控制以及实现一轴（进给轴）进给控制，其中进给轴和折弯轴进行直线插补完成折弯功能，两轴的位移由折弯的角度确定，旋转轴根据指令进行旋转定位。此外，电磁阀配合油缸、气缸用于实现弯管动力，如主夹、副夹、料夹、芯杆、托管等。
