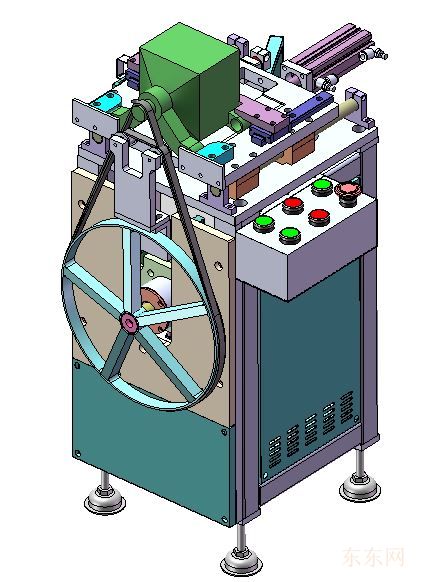

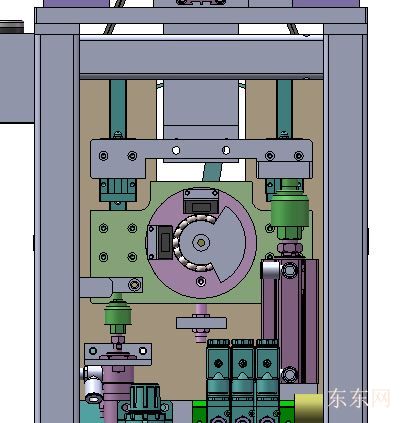

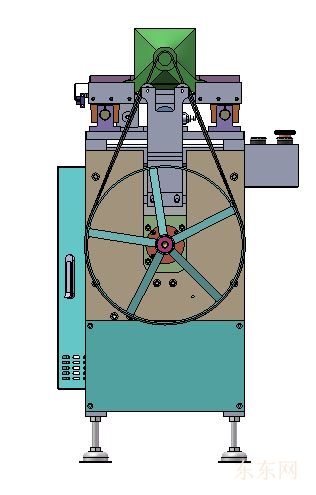

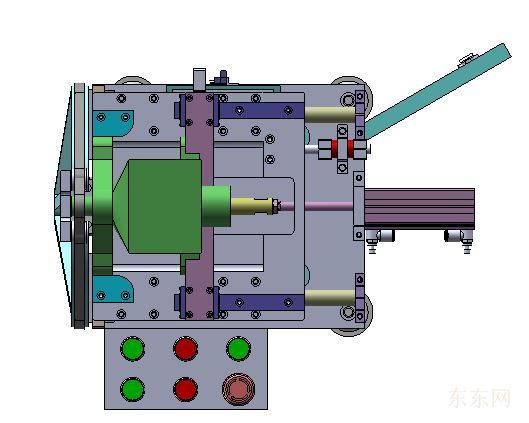

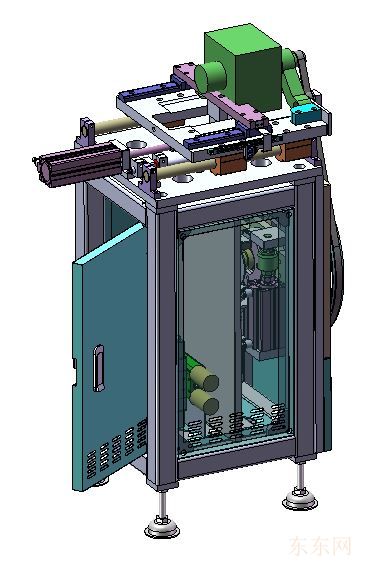

负载噪音机

作品图片

dengd001

进入个人中心可以查看更多作品

立即下载

图纸ID: 67

图纸分类：3D模型

行业用途：机械设备,家用电器

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源：原创图纸

是否编辑：是

所需金币：100金币

图纸描述：

1基本动作：电机放到工装上，操作人员按动起动按扭，气缸将电机定位夹紧，工装上的皮带自动挂入电机皮带轮上，并通过一个气缸能施加一个张紧力（力可以调），张紧后电机自动启动，起动后员工开始用专用仪器听噪音，电机转动一定时间后自动停止，张紧气缸、电机定位气缸复位，取出电机，如果电机需要再听一次噪音，可再按启动键； 2.电机夹紧需在不换工装的情况下能适应现时开发的2款电机（可参考串激电机夹紧方式）； 3.工装带PLC控制； 4.工装可测量电机的转向，不符合设定转向的能报警，工装可以在使用前通过旋转选择按扭选择正向或反向转； 5.工装上需安装电机驱动板（驱动板由甲方提供），通过控制装置给驱动板供使电机转动，电机转动时间可以设定0~30分钟（或更长的时间都可以），时间精确到秒； 6.通过张紧气缸，调节气压使皮带张紧力在15~20KG； 7.工装有自动和手动状态，打手动时工装能单个动作去完成； 8.工装适用气压为0.4~0.6MPa。
