手机壳抛光机

<
>
pguang##@
进入个人中心可以查看更多作品
立即下载
收 藏

图纸ID: 326

图纸分类：3D模型

行业用途：机械设备,数码电子,抛光打磨

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源： 原创图纸

是否编辑： 是

所需金币：600金币

图纸描述：

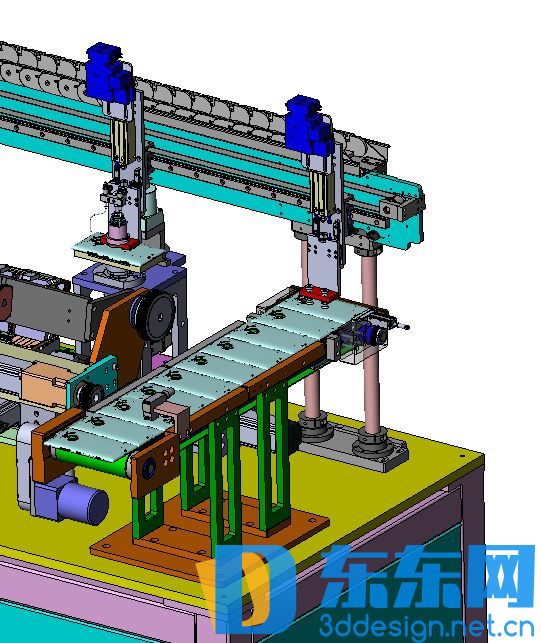

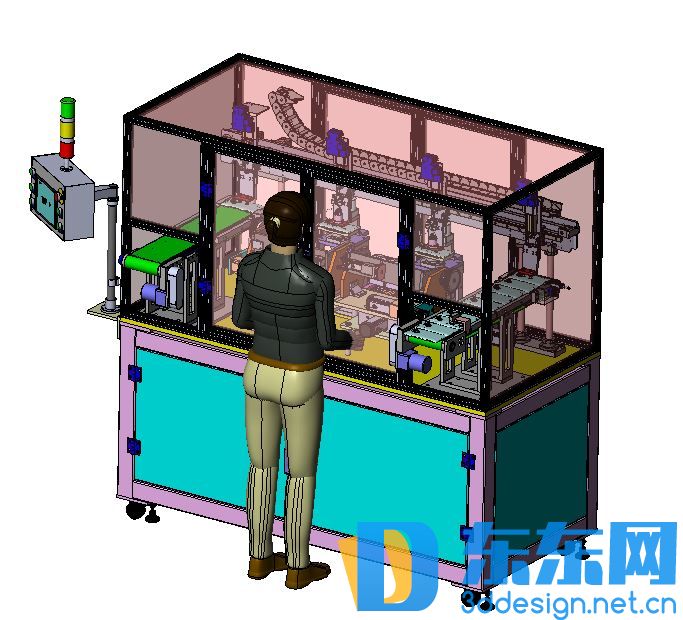

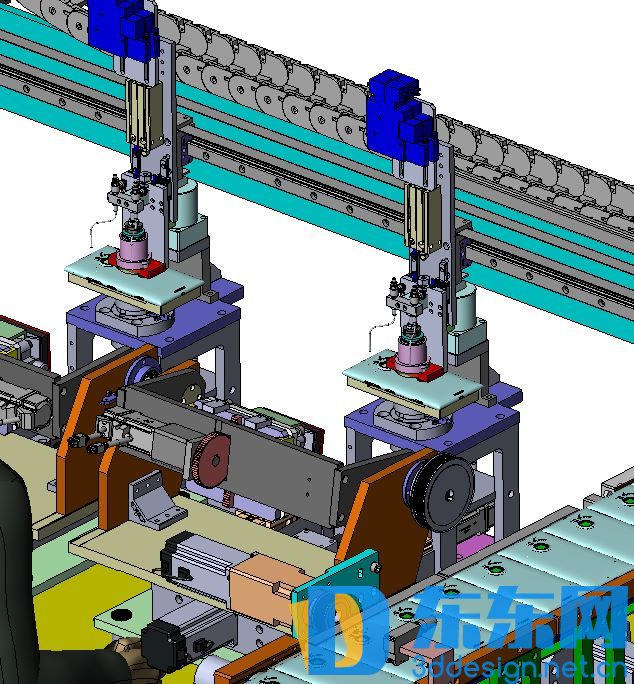

手机外壳自动打磨抛光机，全自动手机外壳抛光机自动上下料，设备共有9个轴全部是伺服电机加减少机驱动，有效的保证了精度要求和稳定性能，现图中所打磨的是一款魅族的手机正在用这台设备抛光，前后端分别为上料和出料输送皮带结构，取放料是用真空吸盘吸取的方式，打磨时治具座有带旋转功能，可针对不同手机的面和角度进行抛光研磨，相比人工打磨，此设备可以说是效率非常高，图纸完整零件加起来有400多个，结构设计的非常好有喜欢的欢迎下载学习研究！该设备是手机壳抛光机3D模型，结构典型，里面机构众多，包含滑台装置，产品旋转装置，上下料及输送装置等，零件包括特征可编辑，是抛光机的经典应用，所有图面为Solidworks所画。该设备通过客户验收，值得非标朋友借鉴参考，是不可多得学习材料。
