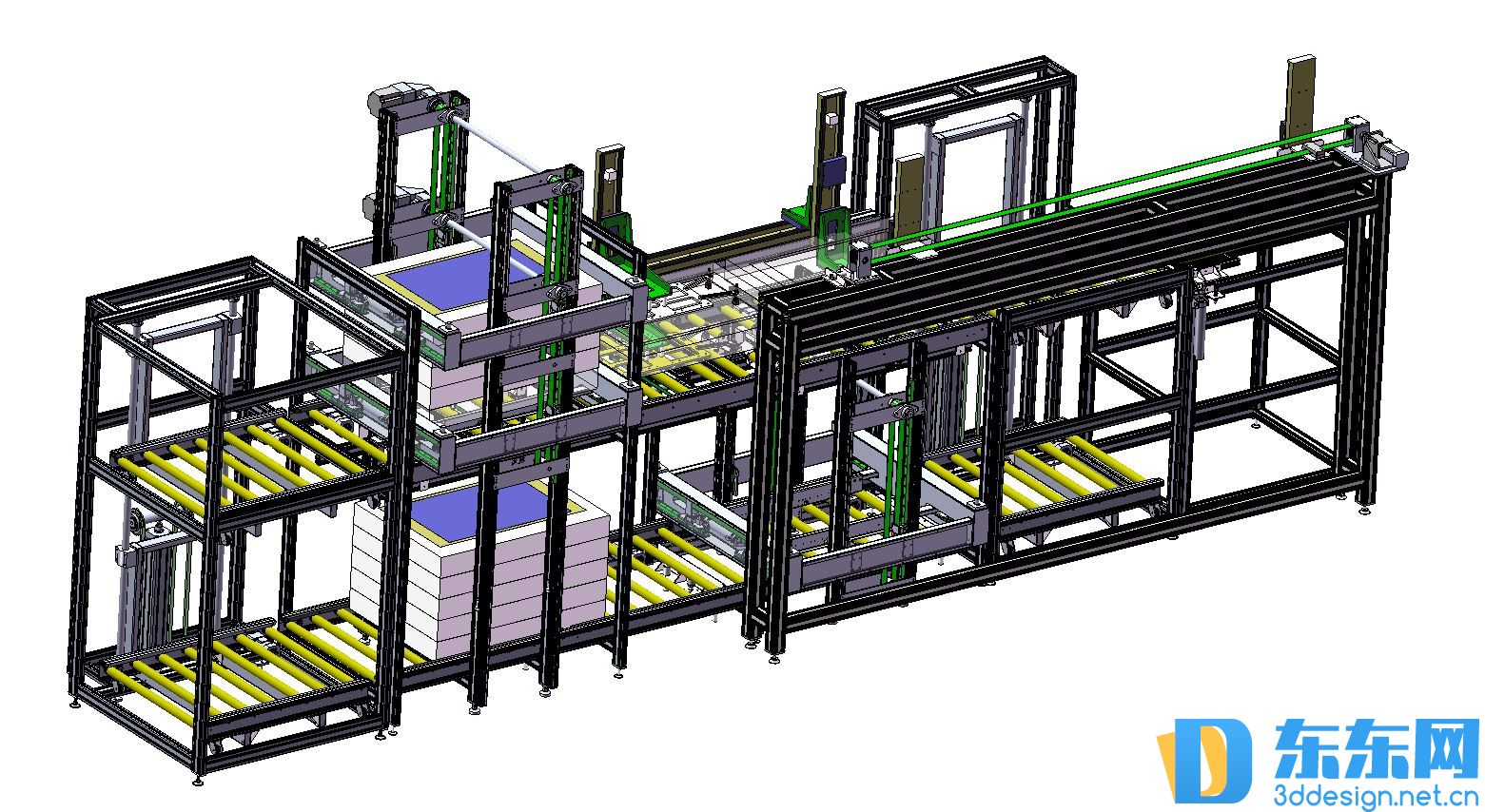

液晶面板上料机构运输流水线

<
>
NB2021-XX
进入个人中心可以查看更多作品
立即下载
收 藏

图纸ID: 319

图纸分类：3D模型

行业用途：产品加工,上下料搬运

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源： 原创图纸

是否编辑： 是

所需金币：700金币

图纸描述：

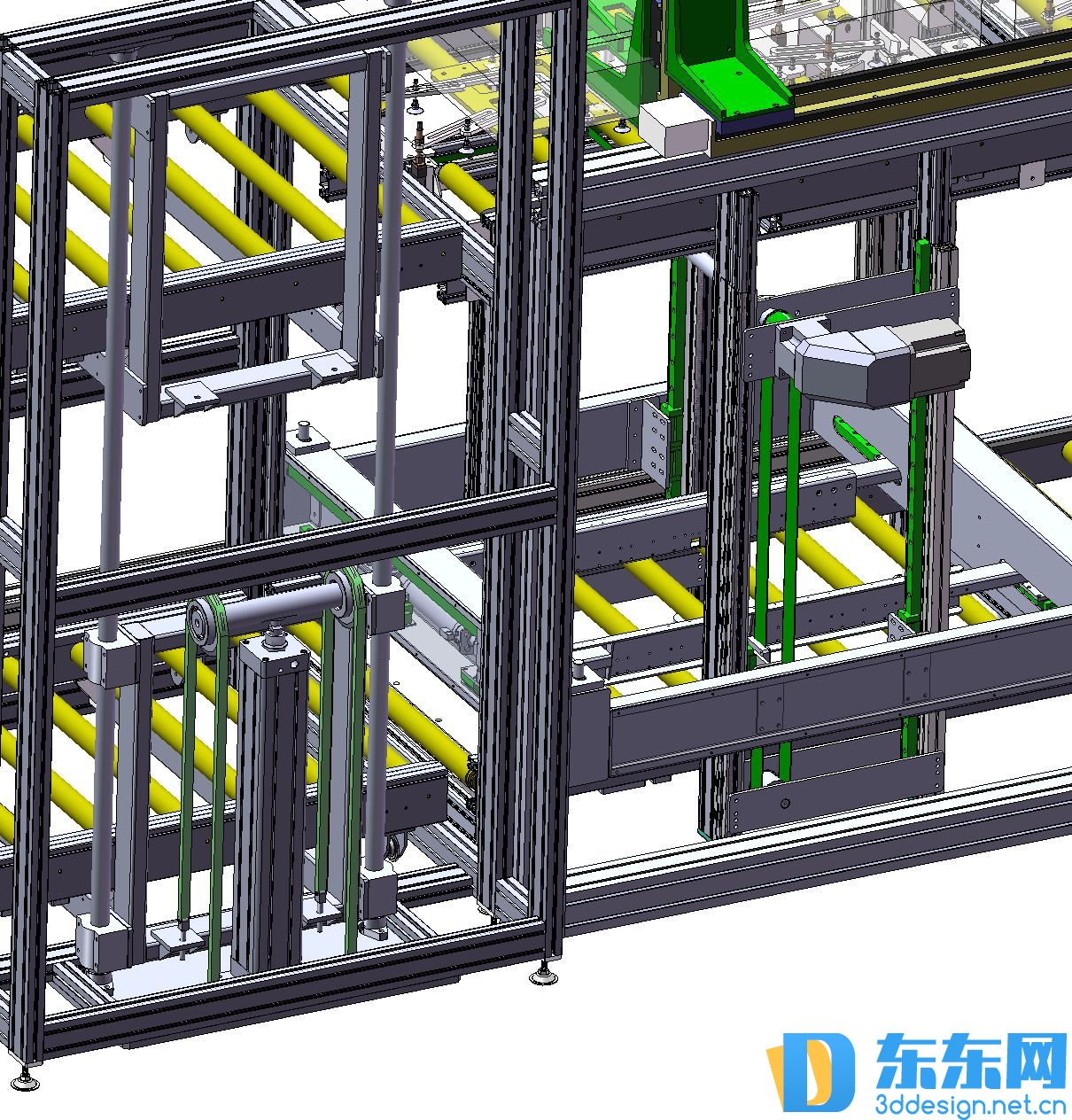

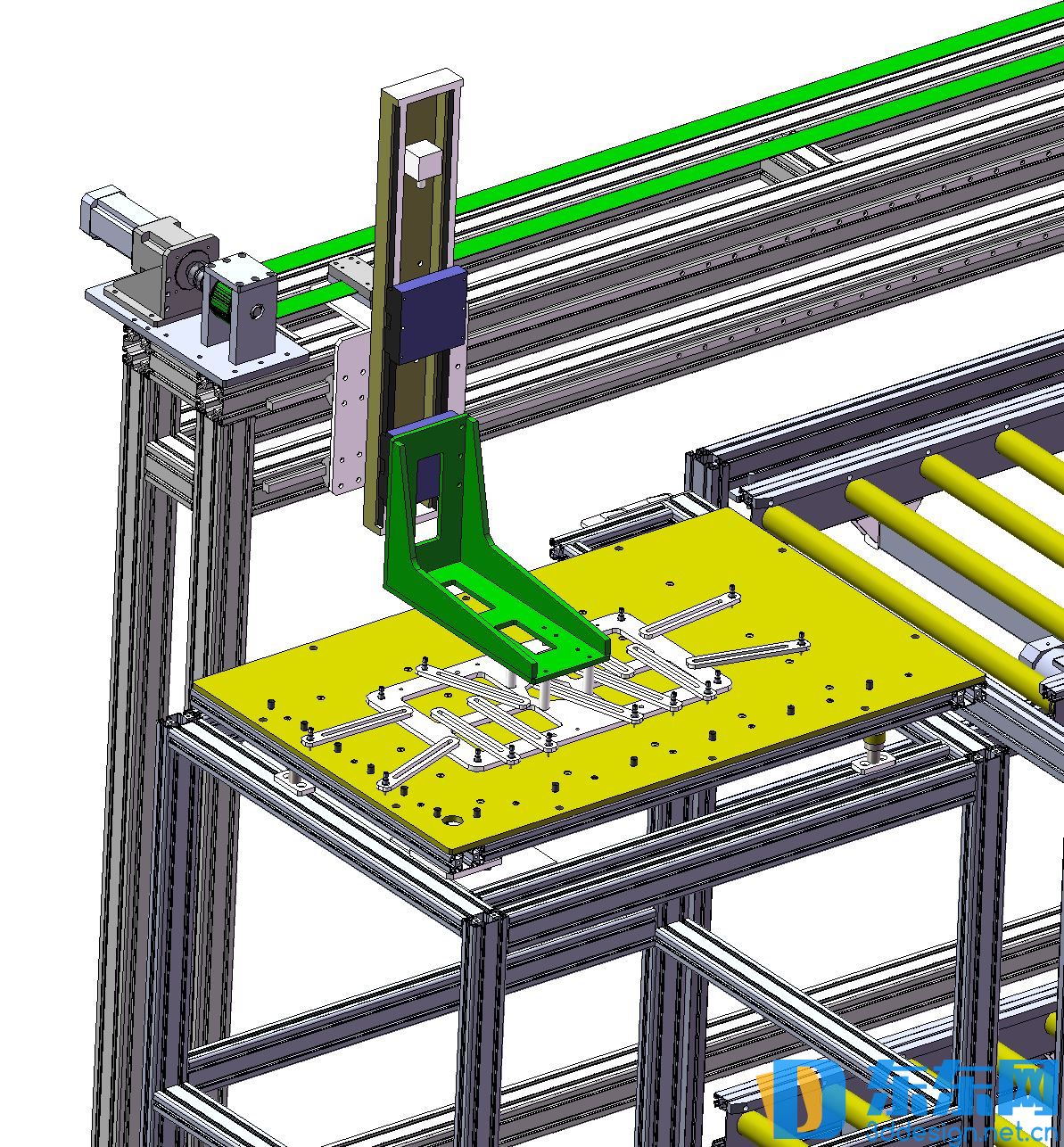

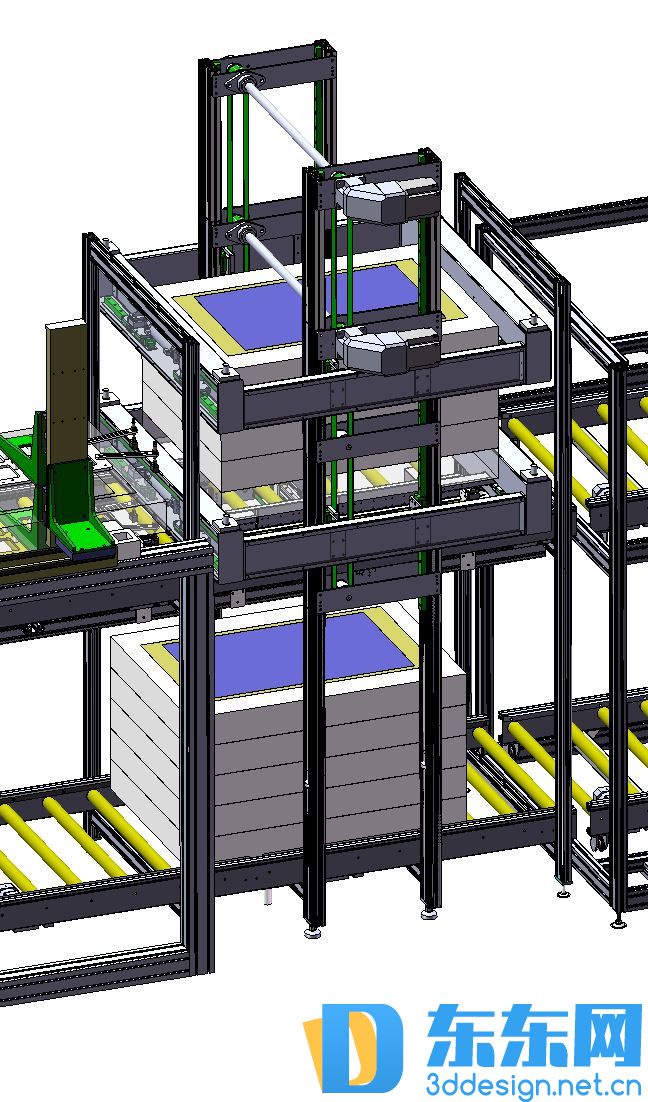

此结构用于大屏幕液晶电视（LCM）生产线体。在电视生产厂商里，在电视组装前，液晶玻璃主要是一盒盒的进料，液晶玻璃在盒子里是一片玻璃一片海绵存放的，一盒有8-15片玻璃不等。使用该机构时，可以一次性进料15-20盒，该机构有自动拆跺机构，自动对中机构，将一盒盒液晶玻璃一盒盒地输送至指定位置，机械手采用伺服控制，有两个机械手，一个机械手负责吸取玻璃到气浮定位平台上，一个机械手负责吸取海绵到另一个盒子里。当一盒液晶玻璃吸取完成了，空盒自动排出到码垛机构上，自动码垛4-5层，然后自动排出。该机构上料好了可以满足2-3个小时的工作时间。该机构已成功用于某国家大型电视组装车间。并配合机器人和视觉，自动完成液晶玻璃和背光自动组装。并通过客户验收。文档为SolidWorks2018可以编辑。值得下载学习！
