图纸描述：

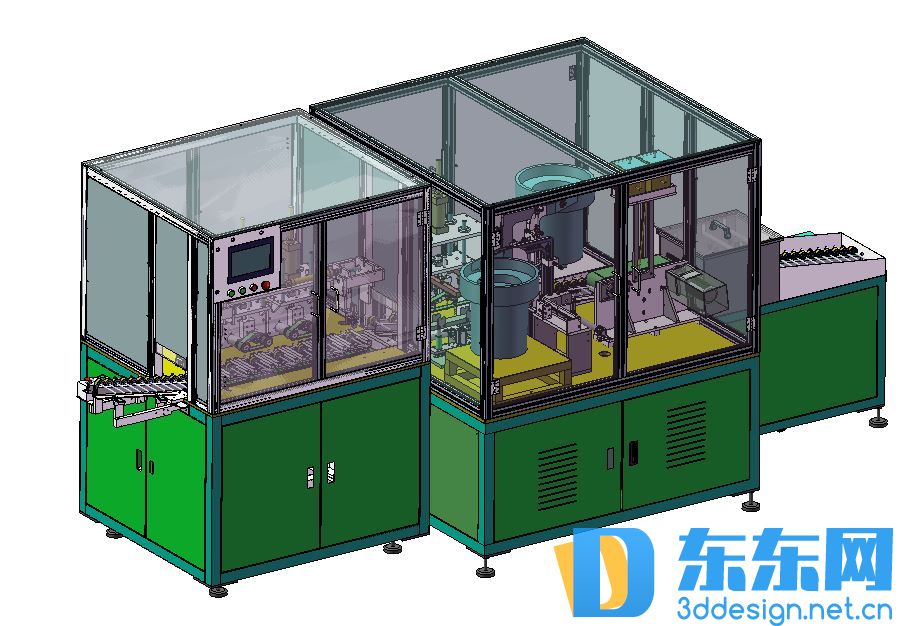

一个电动机转子线模型，即为中山美的的一条微型小马达的全自动转子加工生产线，可用SolidWorks等三位软件打开，含工程图，零部件齐全，结构详细。家用电器上的微型马达自动抛光组装一条线设备，现已在客户现场使用了，图纸完整套.
设备参数
类别 . 规格参数
整机外形尺寸: 380011001800
输入电压: AC 220V 50Hz
整机最大功率: 3KW 7A
整机重量： ≈400kg
输入气源压力: 0.5-0.7 Mpa
气压耗气量 :≈20L/min
生产效率（C/T）: ≤4/PCS
设备载用率: ≥95％（包含上下料，调机等）
加工方式: 自动入料，自动送料,自动抛光，自动喷油，自动组装风叶，自动涂金水，自动下料 。

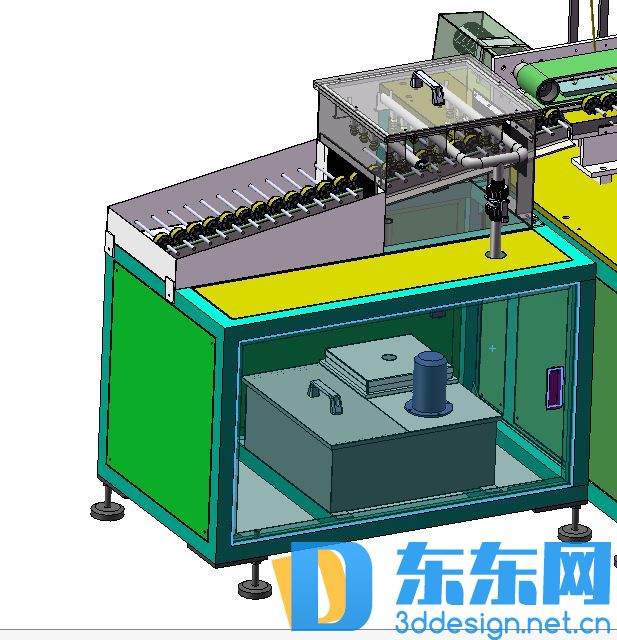

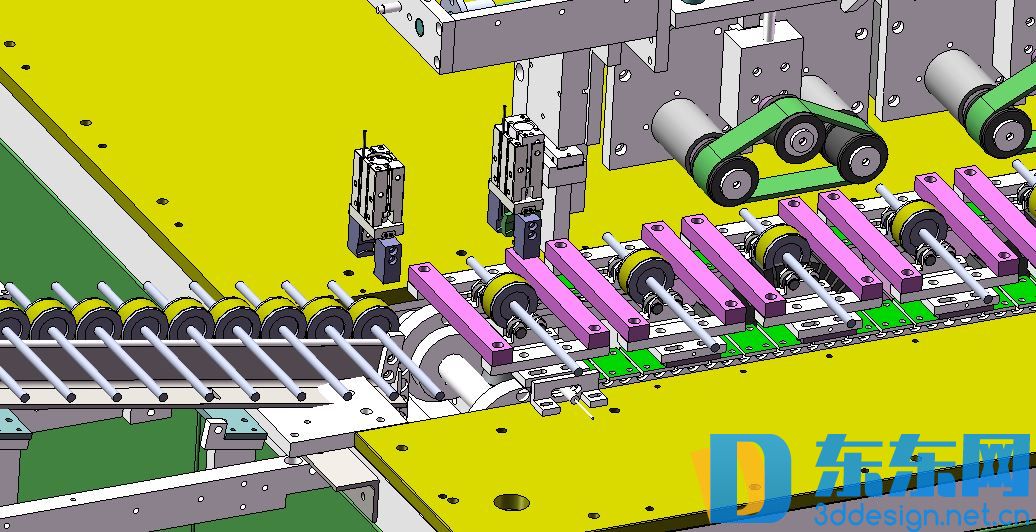

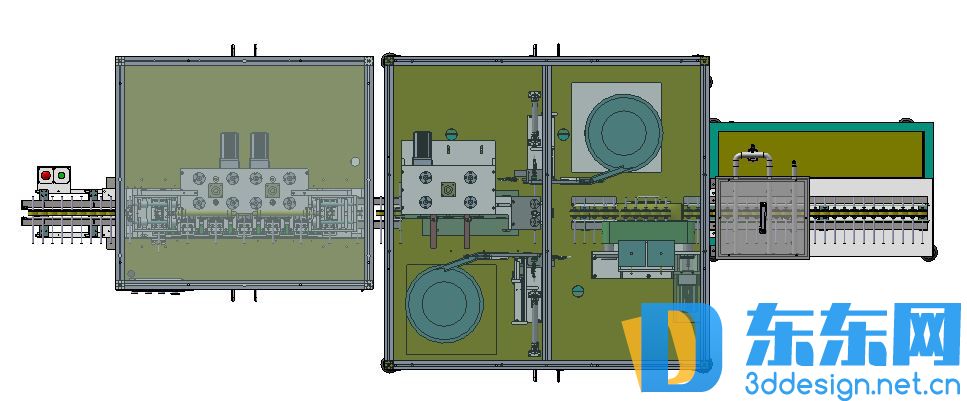

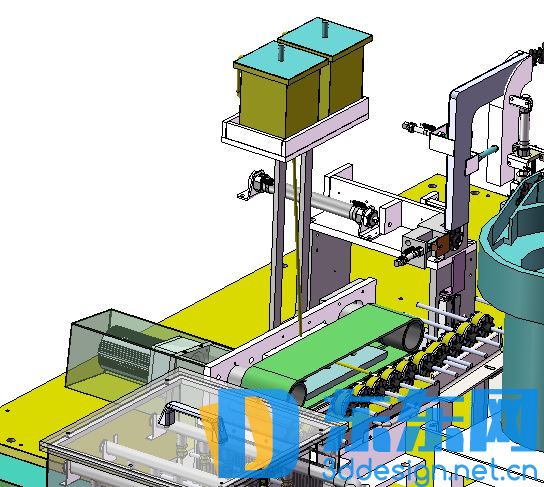

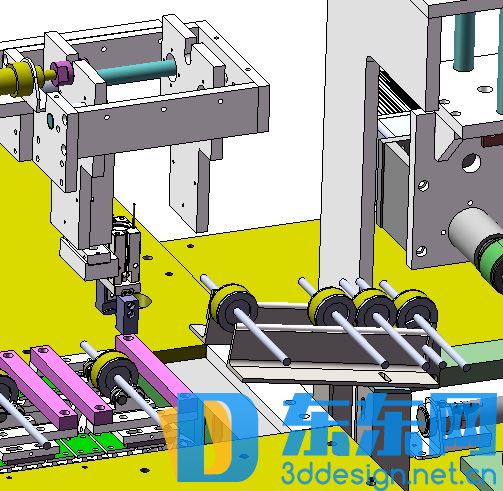

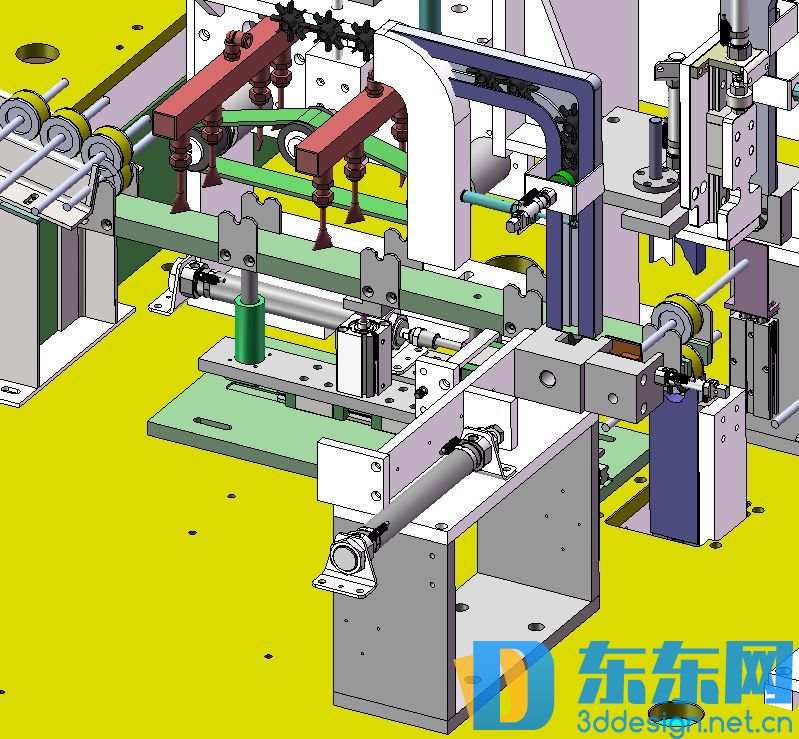

该设备是一条微型小马达的全自动转子加工生产线，主要是组装马达转子及风叶还有自动涂金水，整个过程为全自动作业，首先是把转子放入到滑台入口，取料输送和抛光组装均为同步运行，它可以适应多种类似的马达转子长短不一样的风叶组装，风叶的拱料方式是振动盘送料，分料后一次性把左右两边的风叶装入到转子中，这图纸完整并且包含整套工程图和BOM清单在内,有喜欢的这套图纸的朋友欢迎下载学习！！
