图纸描述：
简介：一款最新的由伺服电机锁螺丝的图纸分享给大家，这套原创图纸是包含整套工程图在内还有标准件零件清单BOM在内，所以图纸质量非常好也非常全。

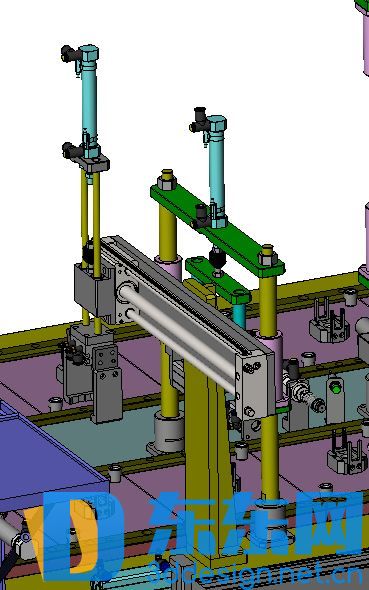

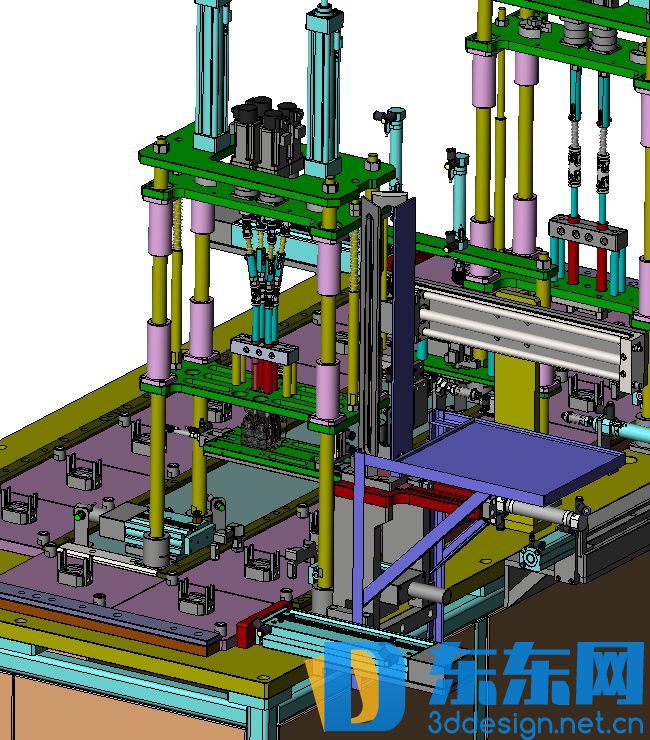

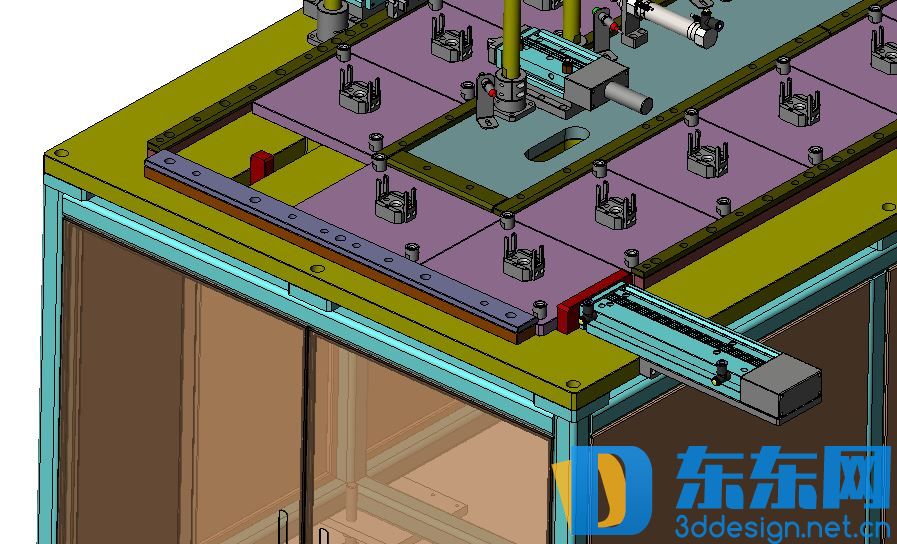

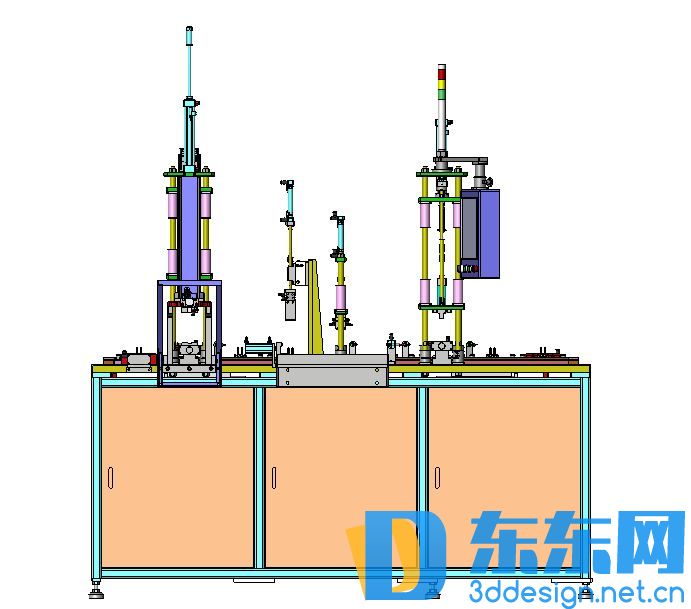

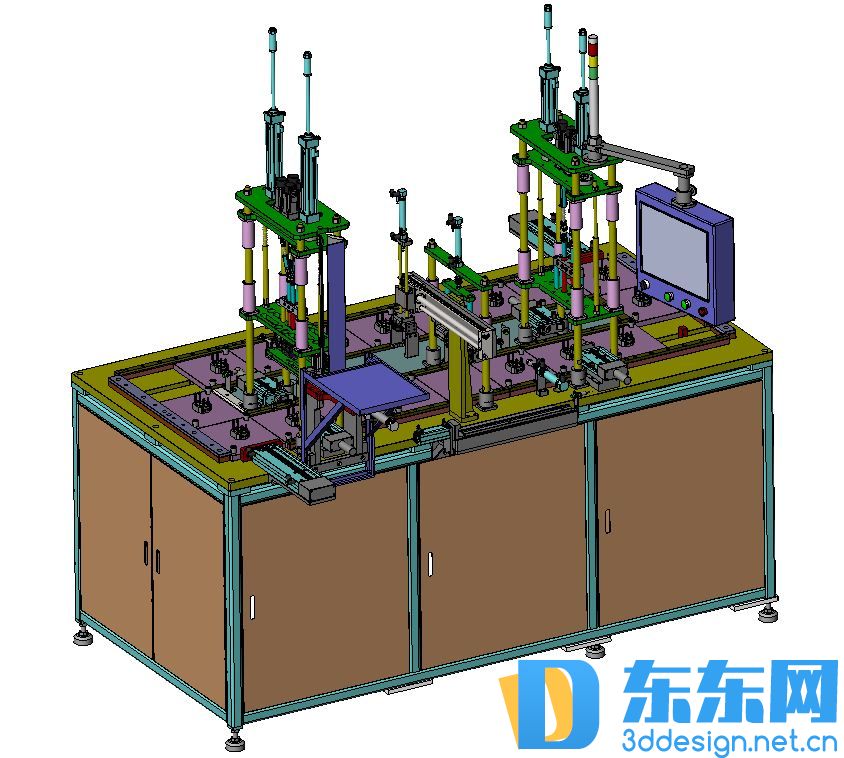

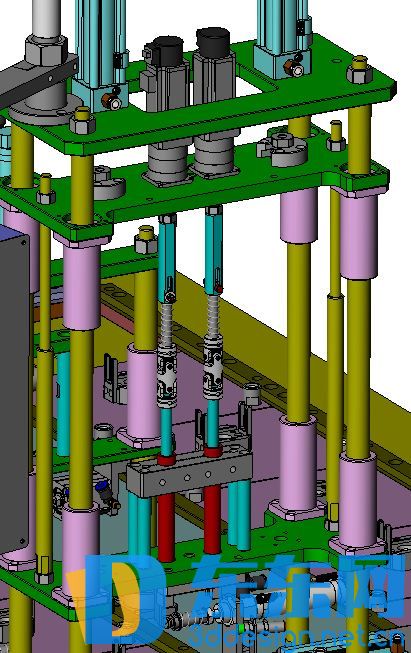

功能：是通过设备上的循环载具板输送产品进行锁螺丝和检测下料等，从前端人工把产品放到载具中固定好，设备开始从第一站把载具板推送到锁螺丝工站，先锁2棵螺丝（由于锁丝比较小产品的精度要求比较高所以采伺服电机锁螺丝）第二站进行检测如果产品没不良品的，进入到第三站时不良品夹取机构就会把产品取出流水线外，好产品进入到最后锁4棵螺丝工站，锁此4棵螺丝前需把一块薄板送到载具中的产品内再锁螺丝，从图中可以看到薄板的叠装上料框，当最后的螺丝锁完后气缸推动载具板到下一工位以此循环作业，后端人员只需要上料和下料作业就行了，此款锁螺丝机的精度比一般的那种设备要精密的多，所以有喜欢的朋友可以下载回去学习，非常划算全套工程图和BOM都有下载后一看全部都可以学会，设备总体结构设计非常稳定目前已批量生产。
Solidworks设计有参数可编辑。
