马达转子压轴承压齿轮自动压装机

<
>
Motor-@
进入个人中心可以查看更多作品
立即下载
收 藏

图纸ID: 228

图纸分类：3D模型

行业用途：机械设备,马达转子

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源： 原创图纸

是否编辑： 是

所需金币：400金币

图纸描述：

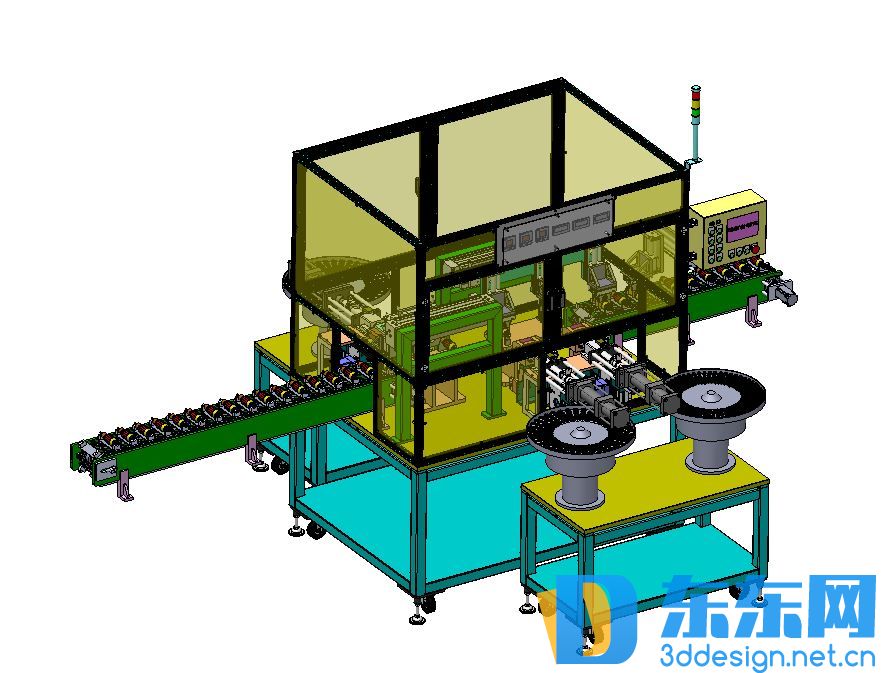

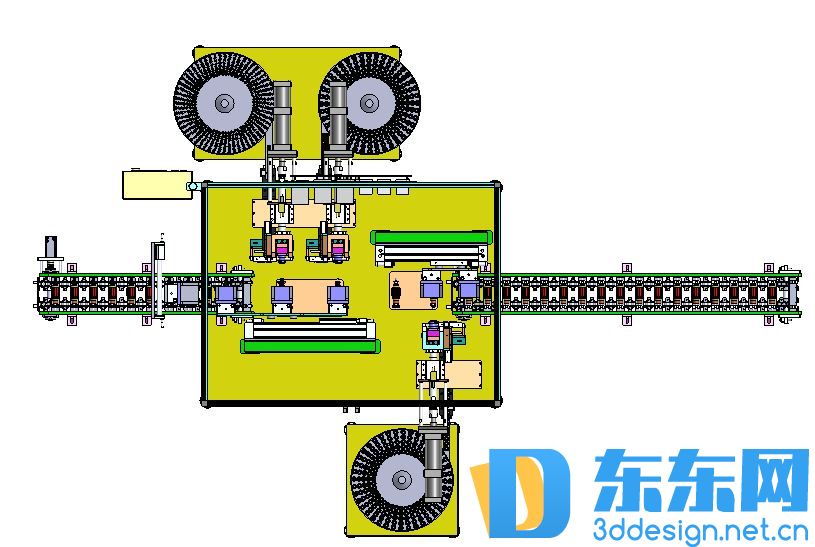

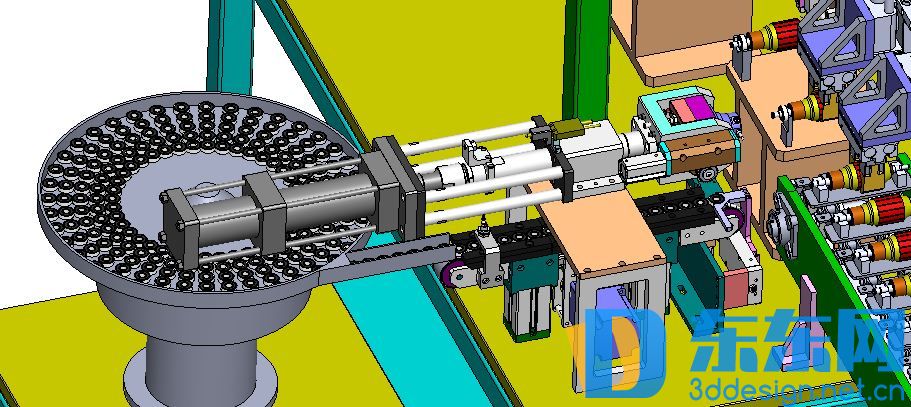

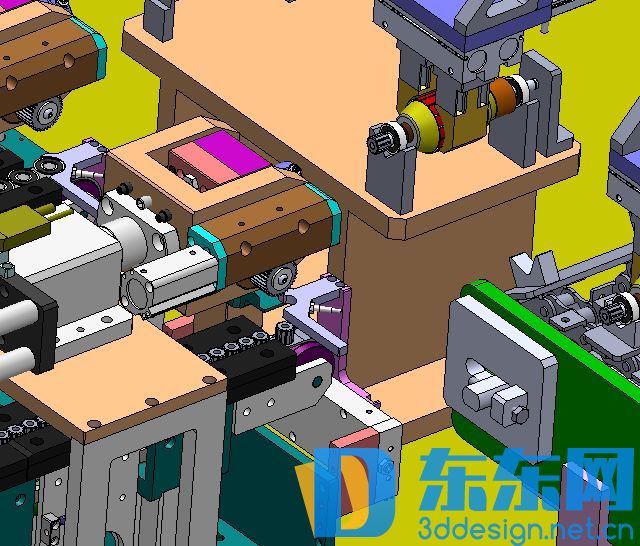

简介：该设备是一款用于实现微型马达的转子压轴承、压齿轮自动化组装设备，设备不但实现的精密零件的组装还做到了，手工操作简单方便，各结构设计简单化，能有效的保证产品组装的准确和高效性！送料为振动盘和直振，夹取采气缸和搬运机械手是由伺服电机完成。 动作：整套设备为流水线作业全自动完成 本设备主要由以下几部分组件组成： 1.转子上料输送线部分（客户提供）；2.转子压轴承工位一； 3.轴承上料部分（压轴承工位一）； 4.转子压轴承工装（压轴承工位一）；5.转子移载1； 6.轴承上料部分（压轴承工位二） ； 7.转子压轴承工位二；8.转子压齿轮；9.齿轮上料部分；10.转子压轴承&齿轮工装； 11.下料输送线部分； 通过以上机构来实现转子压轴承和压齿轮的自动化生产作业， 设备结构稳定已量产请放心下载。
