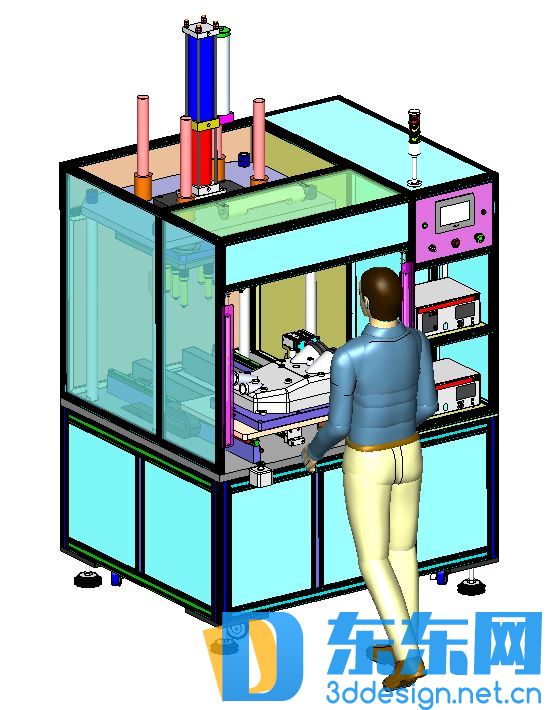

汽车机油滤清气密性测试设备

<
>
JC-A
进入个人中心可以查看更多作品
立即下载
收 藏

图纸ID: 210

图纸分类：3D模型

行业用途：机械设备,交通工具

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源： 原创图纸

是否编辑： 是

所需金币：200金币

图纸描述：

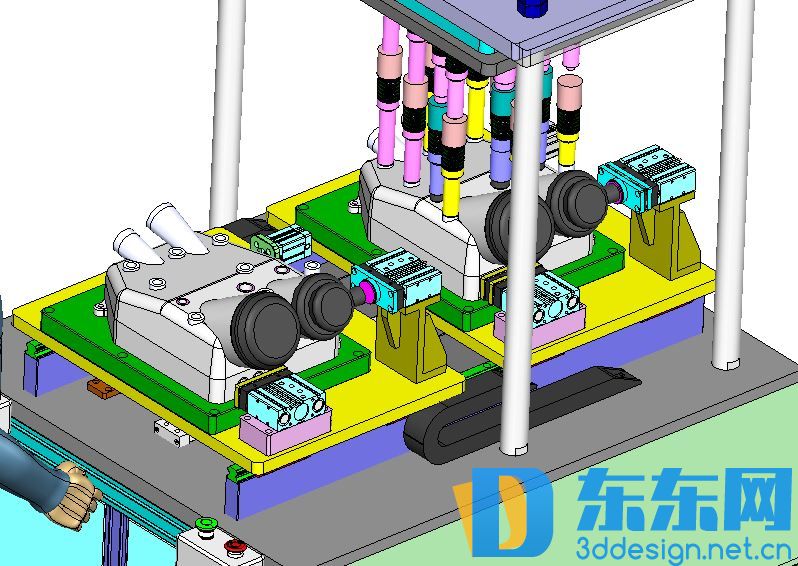

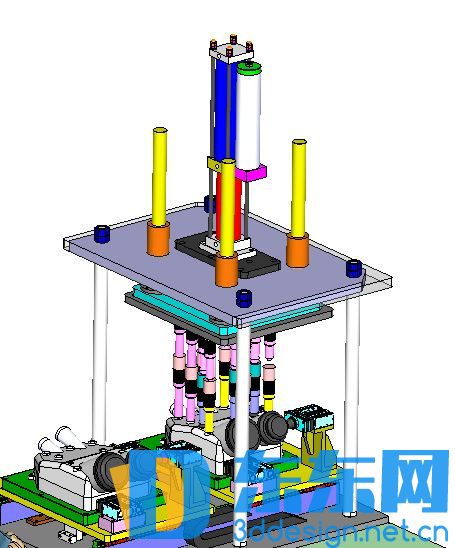

设备工作原理&步骤说明 : 1.将待测试产品放入设备Holder内（通过圆Pin和菱形Pin定位）; 2.Holder上的光电传感器检测到产品后，OP双手启动按钮（Holder&产品通过无杆气缸传动自动进入压合位置）; 3.Holder&产品到达压合位置后，压头（弹簧压头&封堵头）自动下压; 4.压头下压到位后，背面封堵&侧封堵气缸顶出； 1#&2#气密性泄漏检测仪分别开始检测；检测完成后，封堵气缸回退，压头（弹簧压头&封堵头）自动上升; 5.压头上升到位后，Holder&产品通过无杆气缸传动自动推出原位置; 6.OP取出测试OK的产品;（以此循环操作） 设计复杂详尽，值得下载学习！！
