圆盘螺丝机

<
>
了不得@@
进入个人中心可以查看更多作品
立即下载
收 藏

图纸ID: 194

图纸分类：3D模型

行业用途：机械设备,马达转子

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源： 原创图纸

是否编辑： 是

所需金币：700金币

图纸描述：

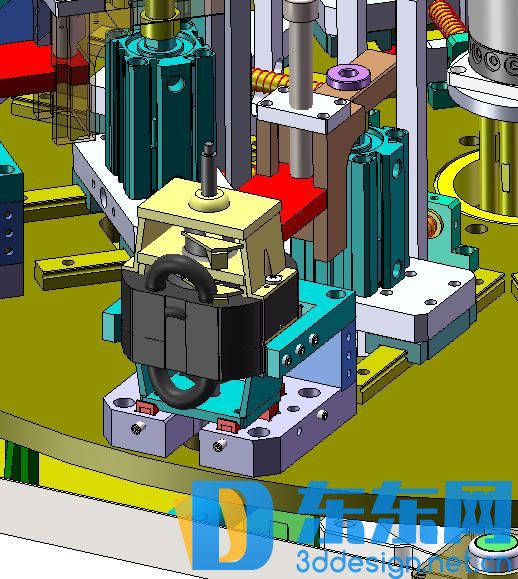

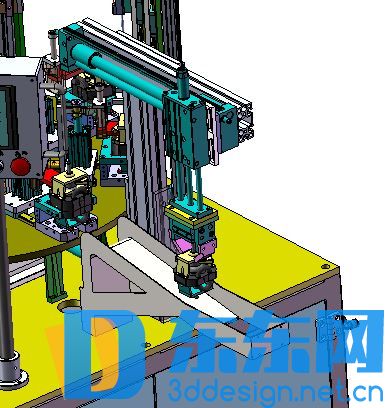

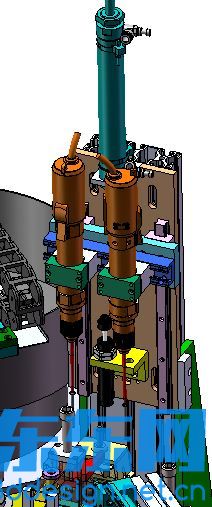

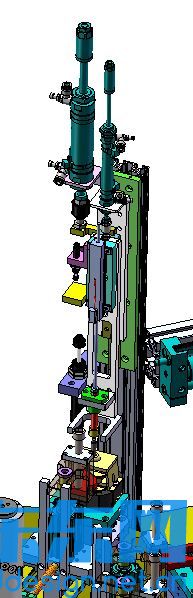

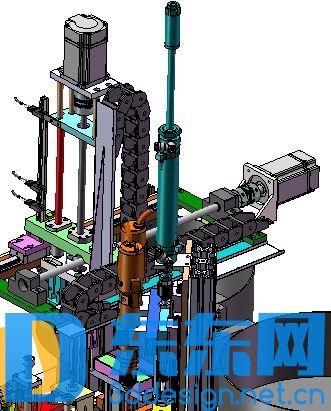

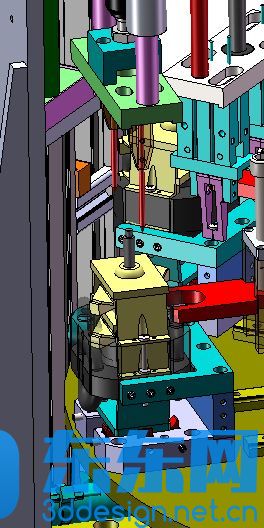

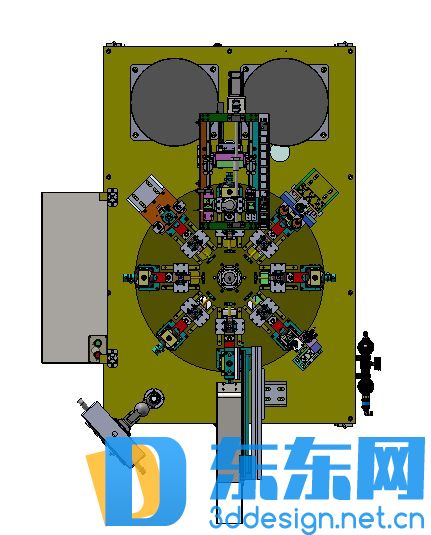

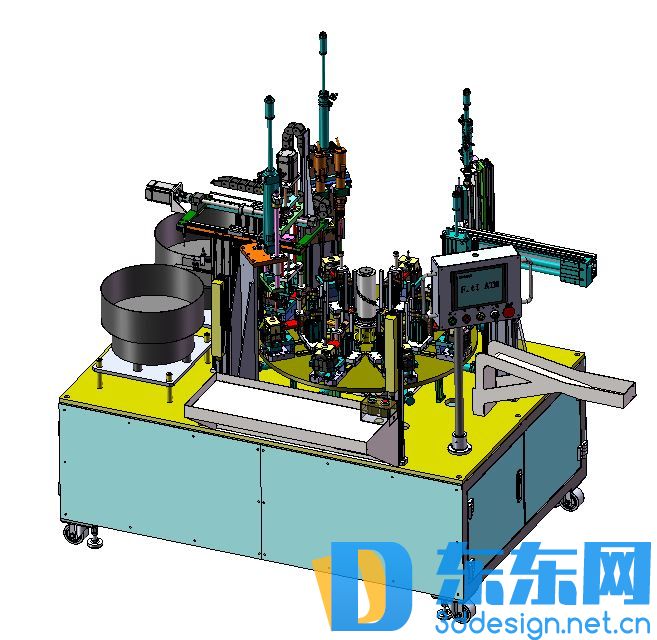

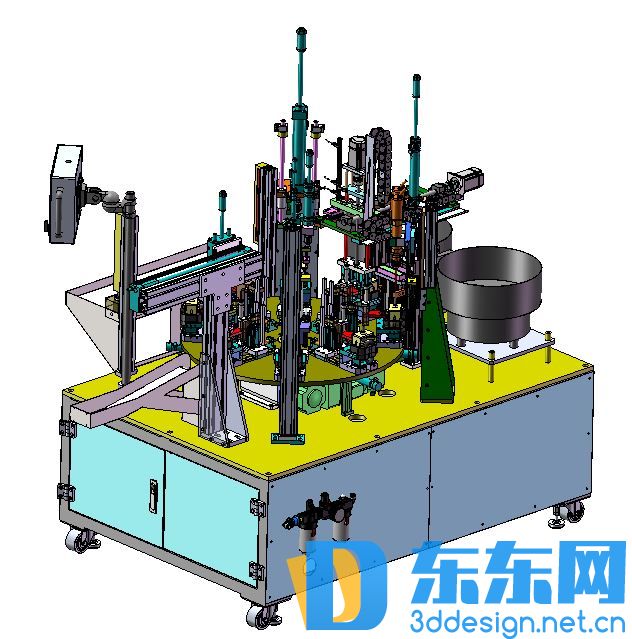

给电机定子上下加端盖，中间用长螺钉锁紧。 动作：1.人工将电机组件放到转盘第一工位，并摆正；2.启动按钮，工位后气缸压板压紧电机组件；3.转盘转动一个工位，进行电机定子和上下端盖螺丝孔位的对齐校正；4.转盘转动一个工位，振动盘加XZ机械手对螺丝钉进行涂螺纹胶和上螺丝到校正后的孔中；5.转盘转动一个工位，电批对穿入的螺钉进行打紧；6.转盘转动一个工位，位移传感器对电机轴进行轴高测量；7.转盘转动一个工位，将成品电机通过滑到滑到流水线上。 优点：1.每个电机治具都可以XY位置调整，并且治具左右还有弹珠螺钉夹紧，治具后有磁铁吸引定子，保证转载后的稳定和适应同款不同叠厚的电机；2.先校正后穿螺钉，成功率高；3.螺钉先涂螺纹胶后锁紧，对锁紧质量很高；4.转盘转动一个工位同时工作7个动作，效率极高；5.螺钉送料机供料时间长。 结构复杂、详尽，布局合理，有很多部分具有借鉴价值。欢迎下载学习！
