入轴承卡簧设备

<
>
笨小孩
进入个人中心可以查看更多作品
立即下载
收 藏

图纸ID: 189

图纸分类：3D模型

行业用途：机械设备,马达转子,电机、传动

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源： 原创图纸

是否编辑： 是

所需金币：400金币

图纸描述：

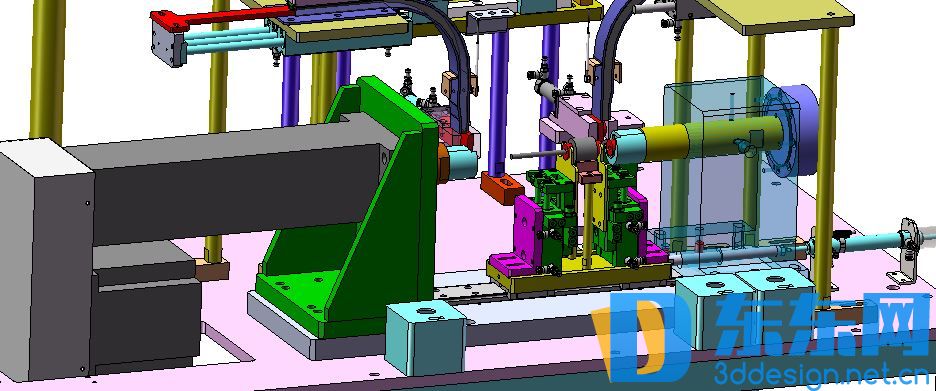

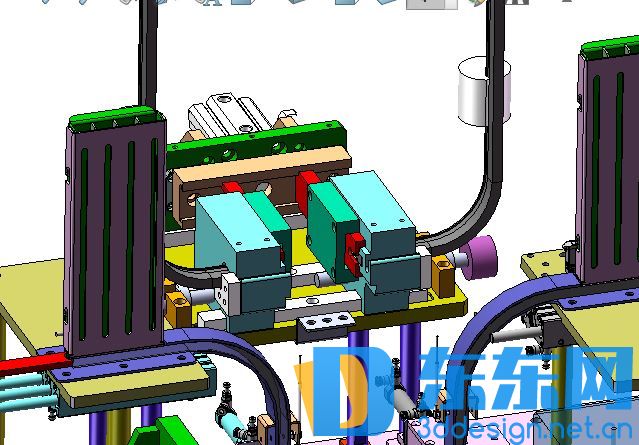

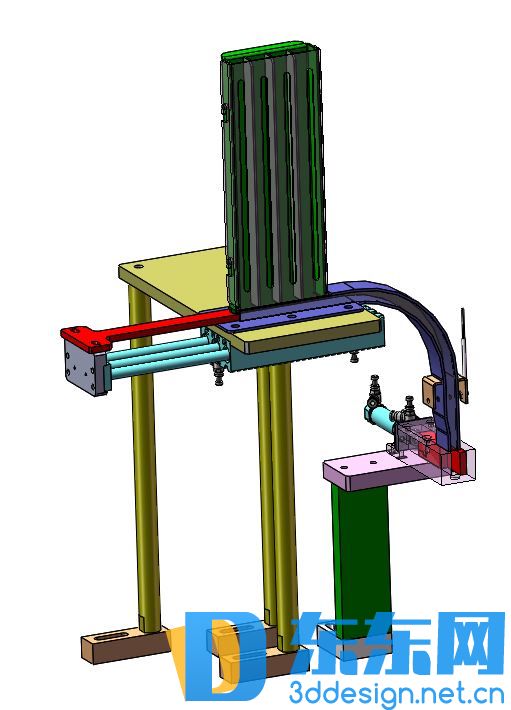

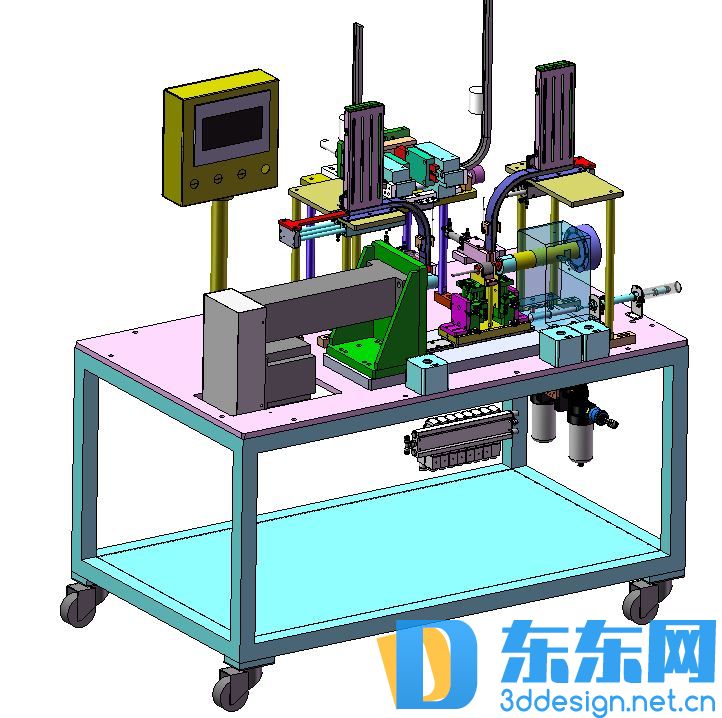

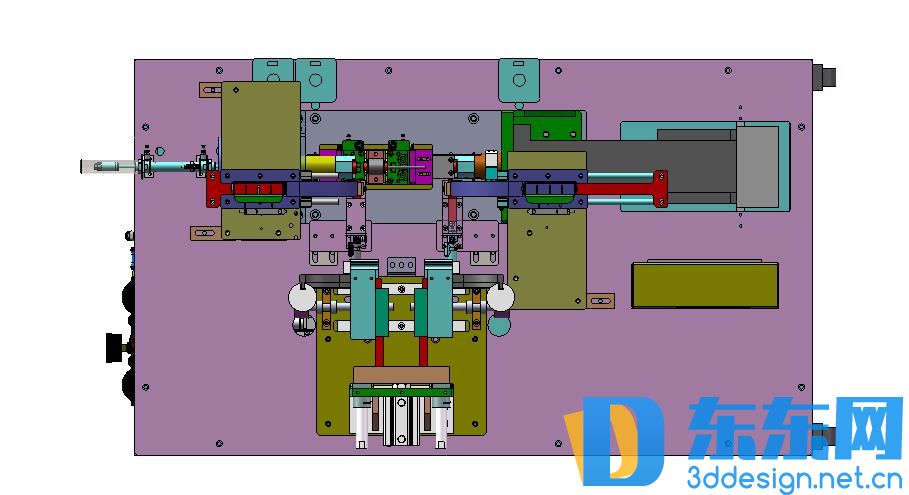

功能：人工上轴承到弹夹式送料机上，转子人工放到治具工位上，气缸挤压轴承到轴承管套里；左边伺服带东顶杆顶着转子向右运动，直至转子左右轴承压入，轴承压入力右边有压力传感器感应；右边底部气缸向左顶治具工位到相应位置，上下滑动气缸向上运动，把转子顶升，人工拿入好轴承的转子放入到卡簧机工位，点击按钮进行入卡簧。 优点：轴承，卡簧送料机供料时间长，位置都可以调整，适应不同的转子长度。 结构紧凑，布局合理，有很多部分具有借鉴价值。
