入内卡簧机

<
>
笨小孩
进入个人中心可以查看更多作品
立即下载
收 藏

图纸ID: 188

图纸分类：3D模型

行业用途：机械设备,马达转子,电机、传动

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源： 原创图纸

是否编辑： 是

所需金币：200金币

图纸描述：

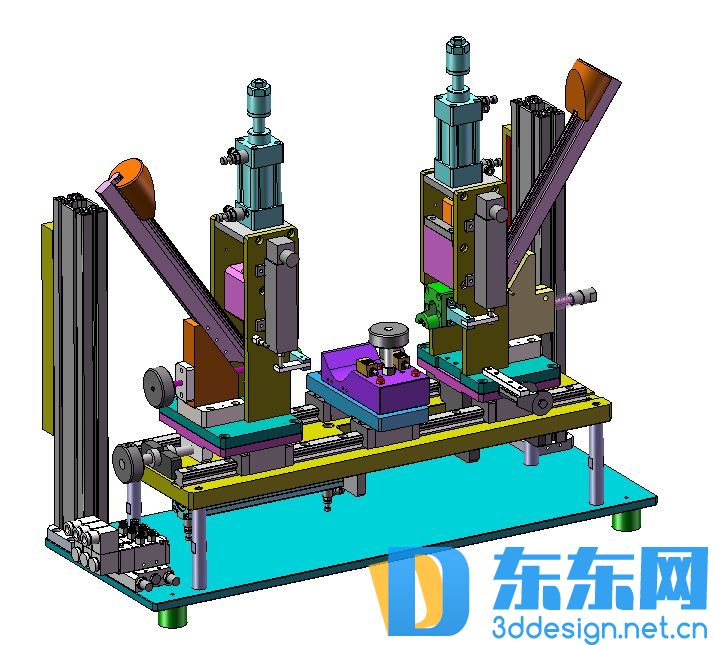

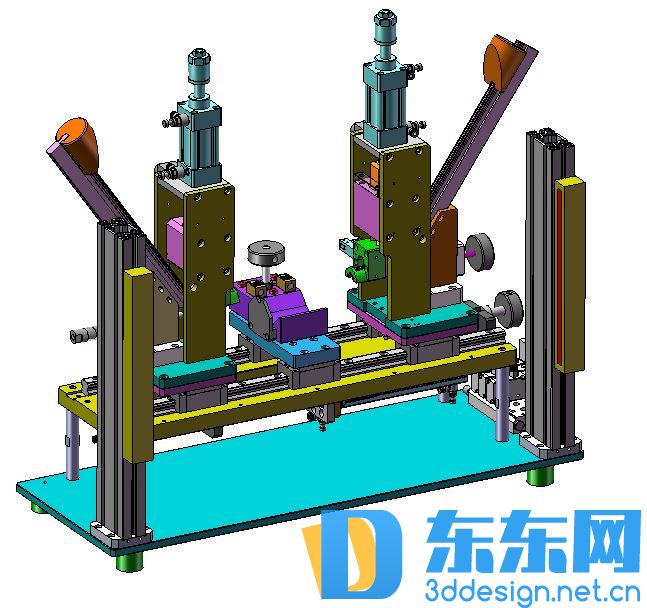

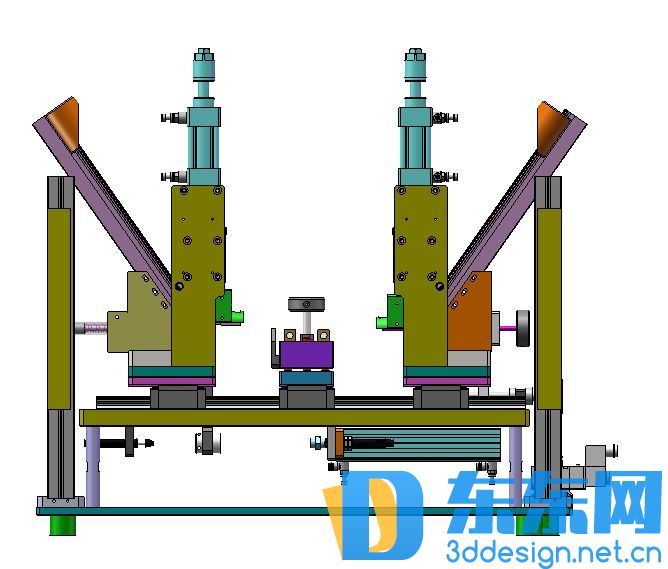

功能：此设备是电机转子入卡簧设备，此卡簧是在转子轴上，但是在鼠笼边里面，不能用传统的卡簧机入卡簧，需要先伸到鼠笼边里面，再入卡簧。 动作：1.人工把转子放入工装，摆正，按下启动按钮。 2.下面气缸启动带着左边的压模带动转子向右运动，直至把转子轴左右压紧，此时卡簧压头已经进入鼠笼边里面，此时卡簧同时压入转子轴。 3.通过旋转手轮可以调节卡簧压入转子轴的位置和转子的长度的位置。 4.转产之时，只需调整好图中右边的两个手轮，锁上螺丝即可，方便快捷。 设备虽小，但是精华很多，是行业标杆的设备，值得下载学习！！
