排气管抛光打磨机

<
>
笨小孩
进入个人中心可以查看更多作品
立即下载
收 藏

图纸ID: 184

图纸分类：3D模型

行业用途：机械设备,抛光打磨

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源： 原创图纸

是否编辑： 是

所需金币：500金币

图纸描述：

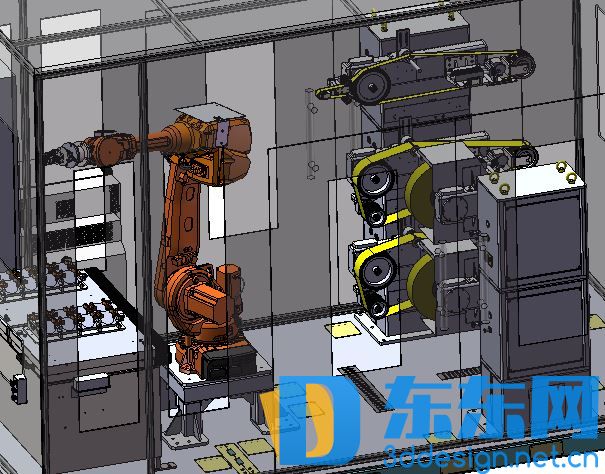

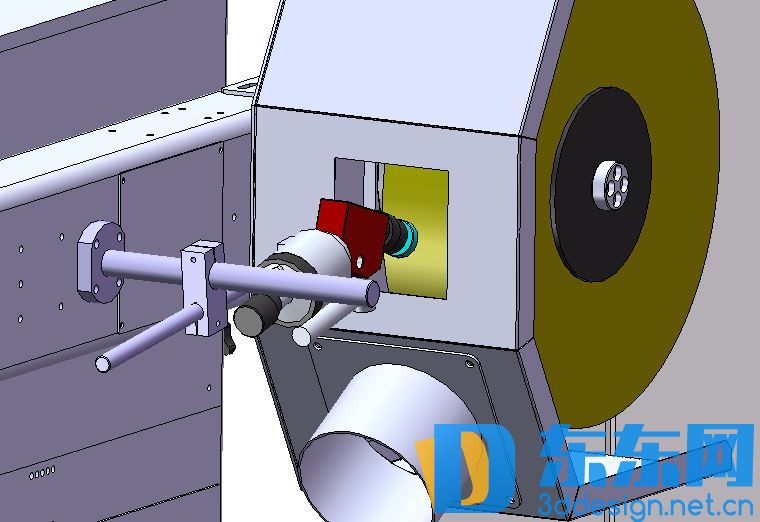

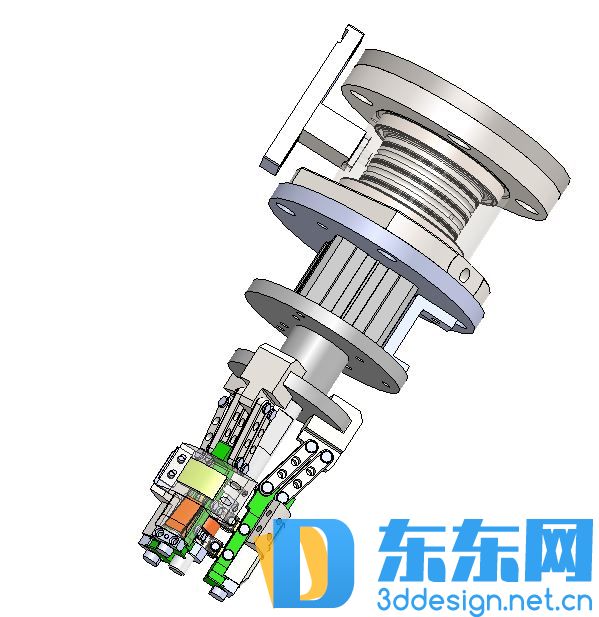

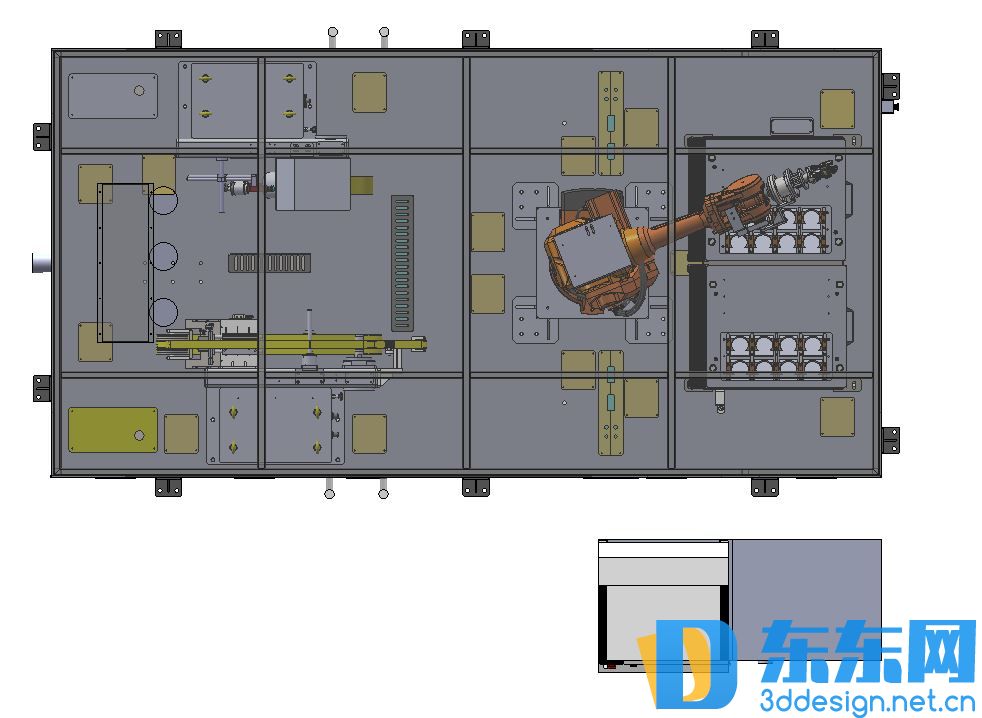

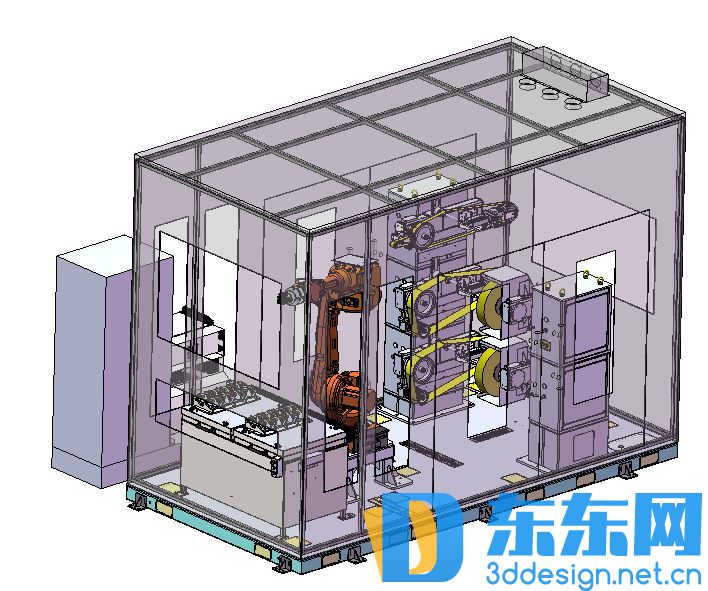

动作：本工作站选用机器人，通过料台中转，人工进行上下料。首先机器人抓取工件，通过3道砂轮进行表面磨削，再利用麻轮旋转进行工件表面粗抛光，最后采用抛光轮高速旋转工艺对该工件表面进行抛光。 组件：人工抽屉式左右送料机构、六轴机器人、精巧和多功能的气涨夹具、两个位的打磨机、三工位的抛光机、无尘房间等。 优点：本工作站节约了人工配置和劳动强度，人工介入仅限于机器人程序编制、程序调试、工件中转环节上下料、与及工作站耗材更换；程序通过机器人示教器或离线软件进行编写，操作简易；成熟产品可直接调用已投产的程序。本工作站在整体设计之初，已充分考虑生态环境保护、作业人员人身安全以及职业健康的保护，选用负压隔尘房，以防止粉尘外泄、设备噪音，并与外界有效隔绝；分离式脱尘管道系统和各设备直接连接，避免微粒尘埃误吸进入人体。由solidworks设计，内容详尽，值得下载学习！
