图纸描述：

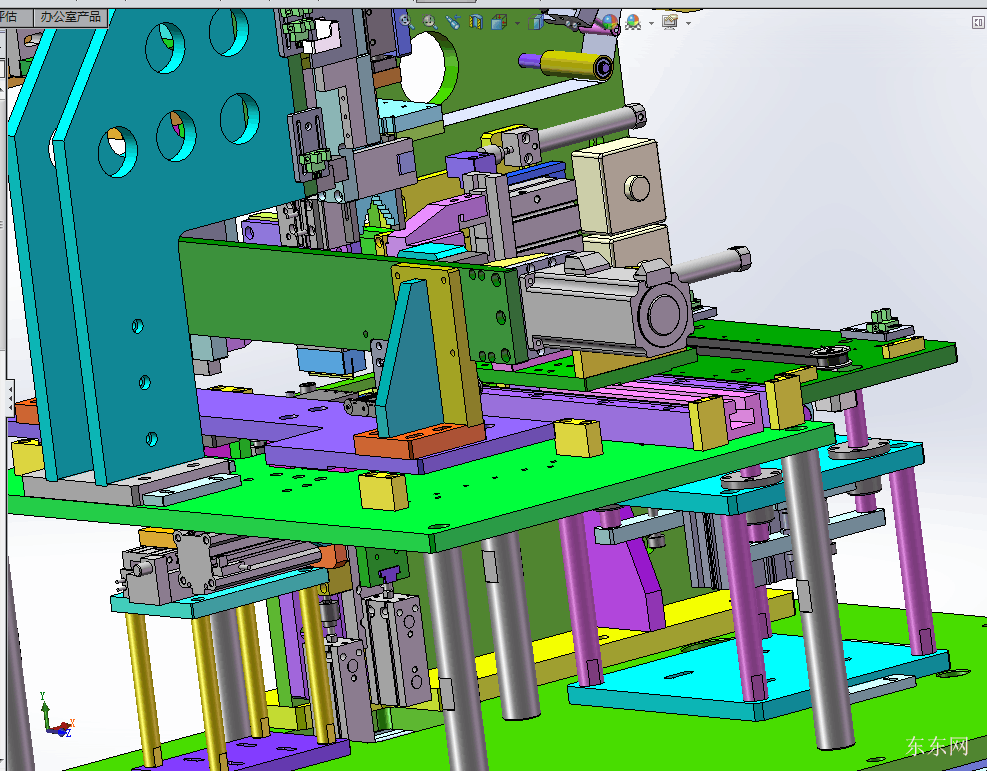

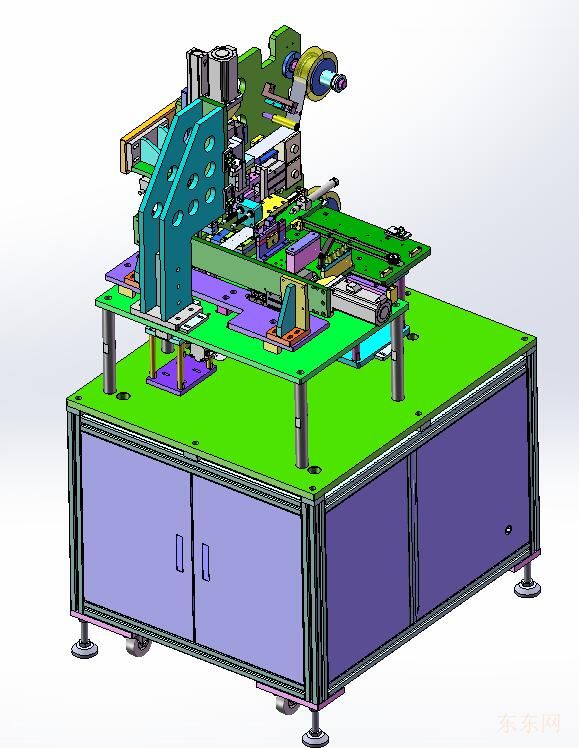

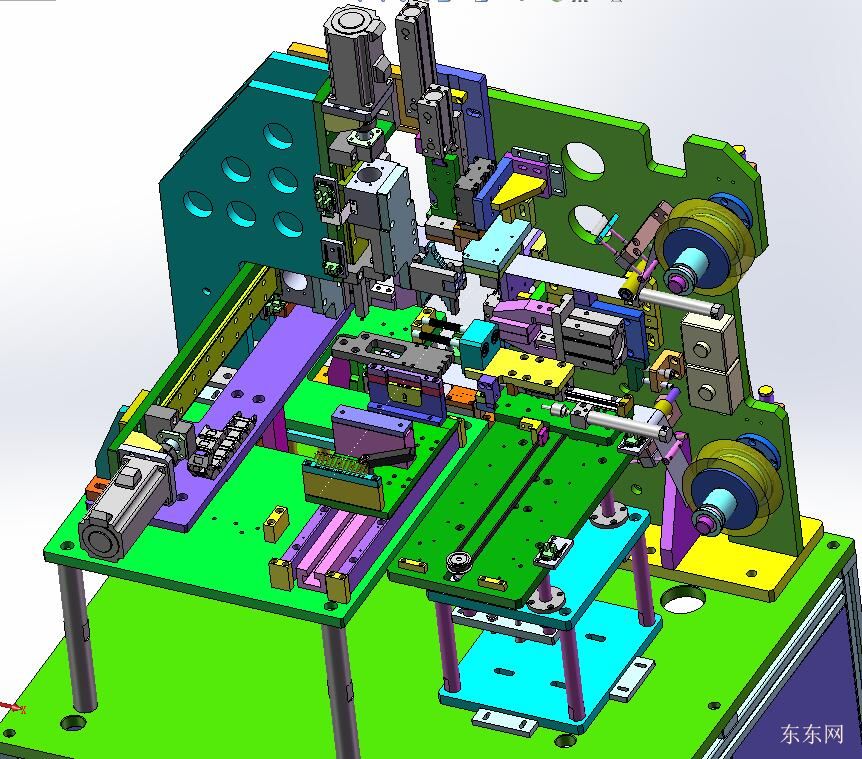

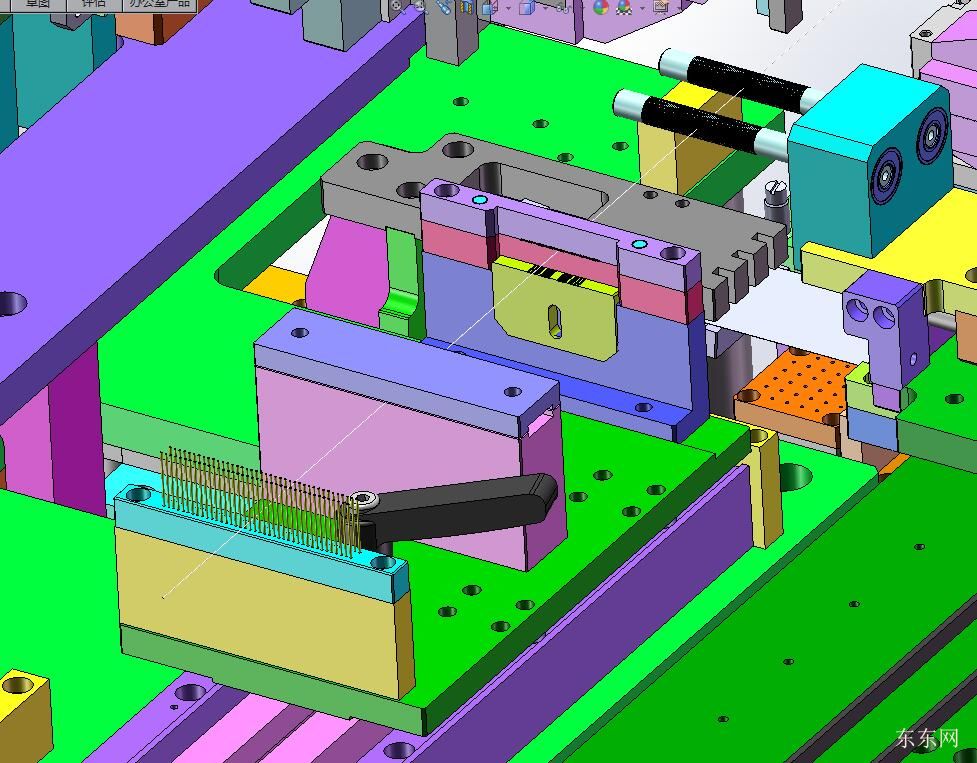

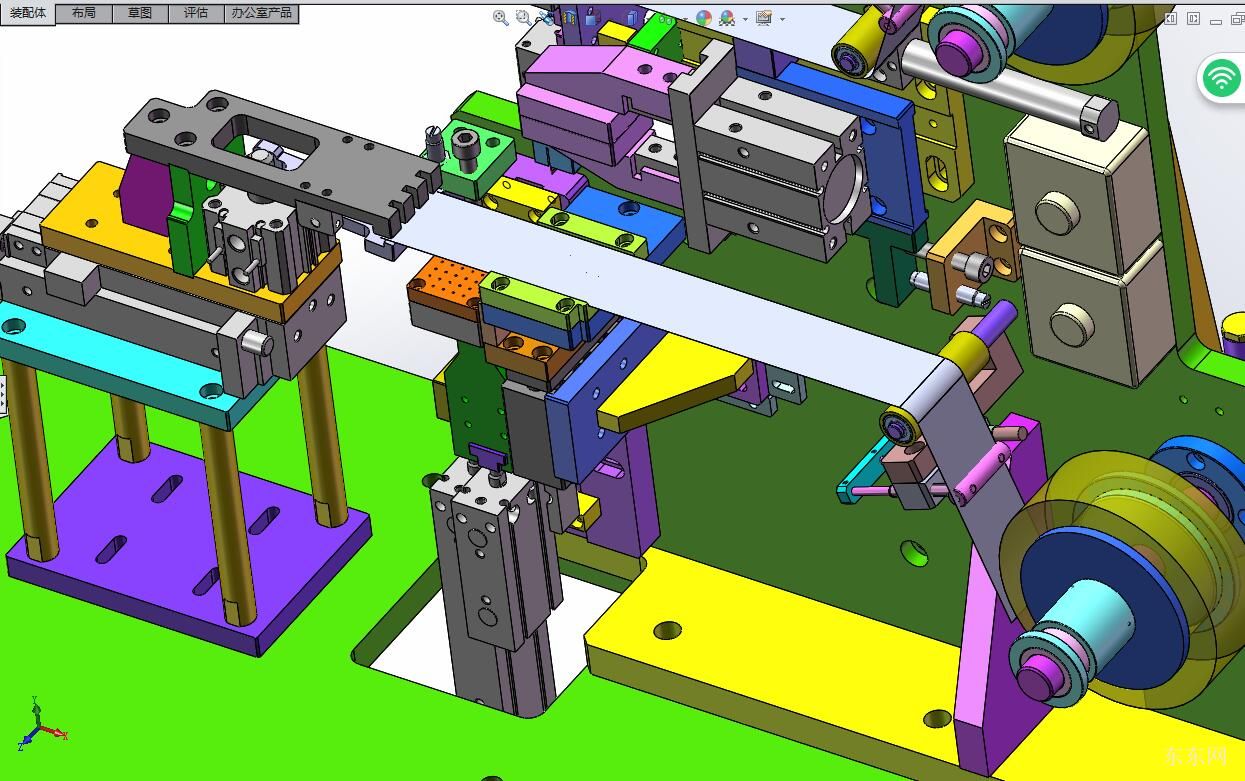

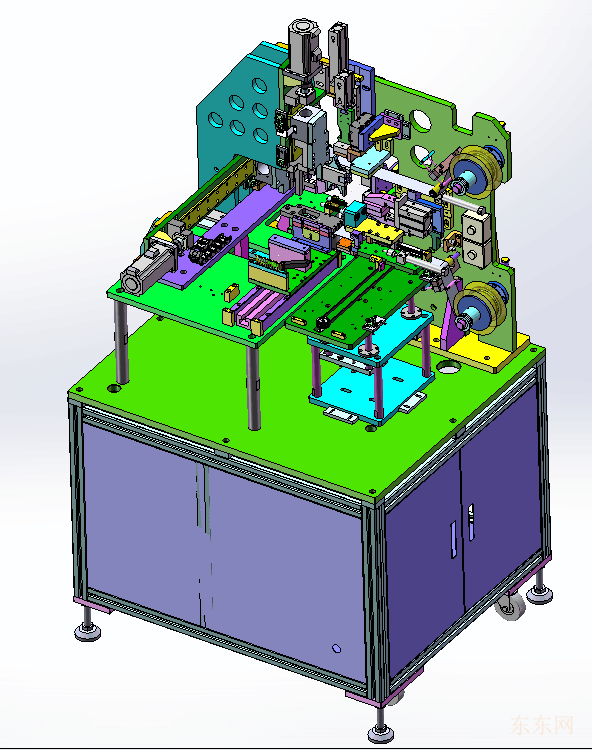

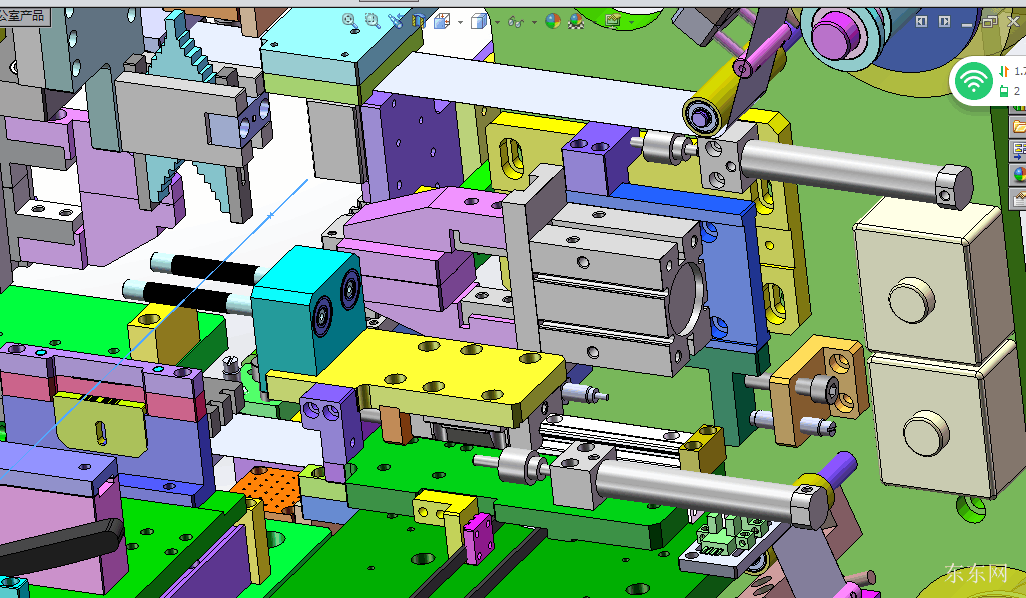

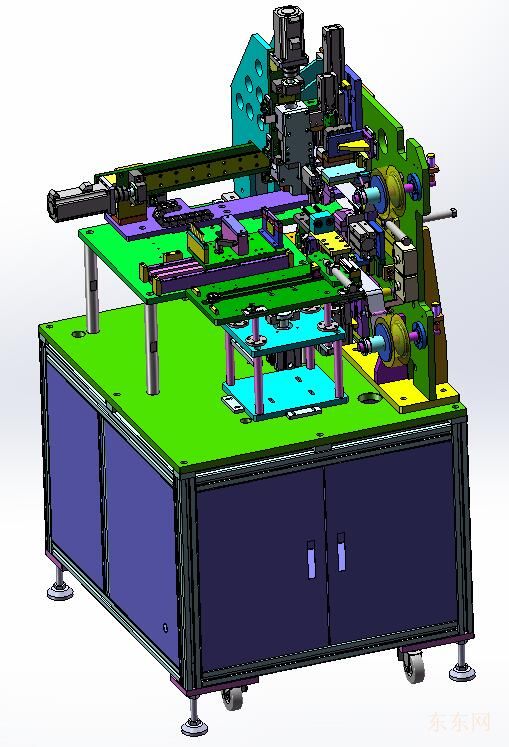

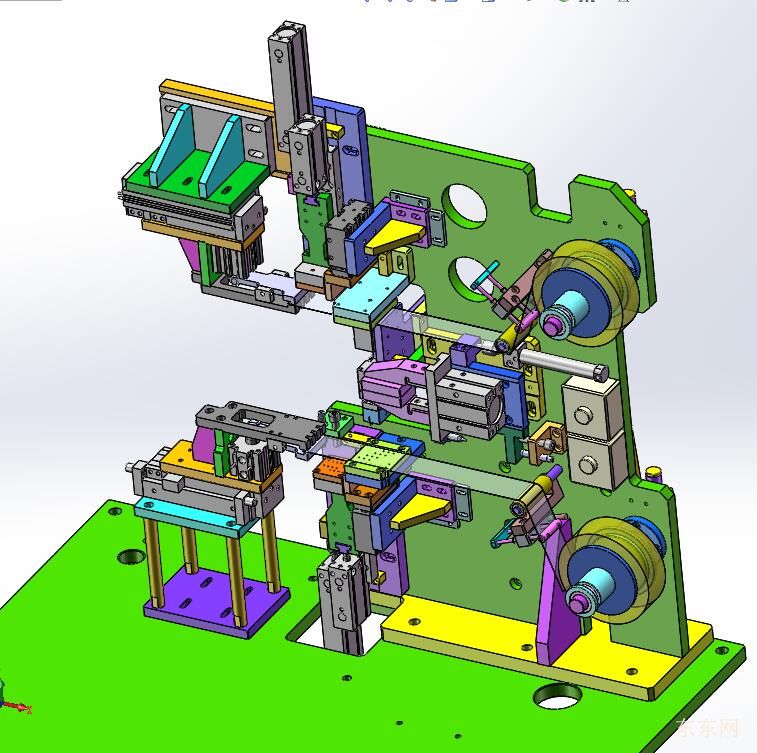

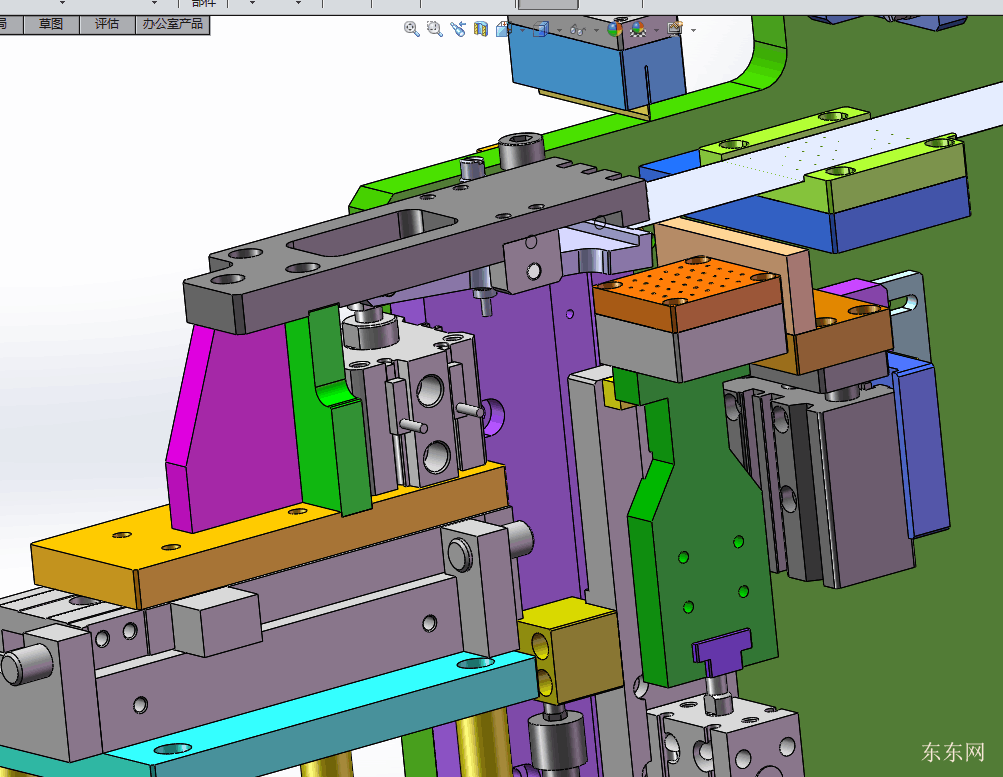

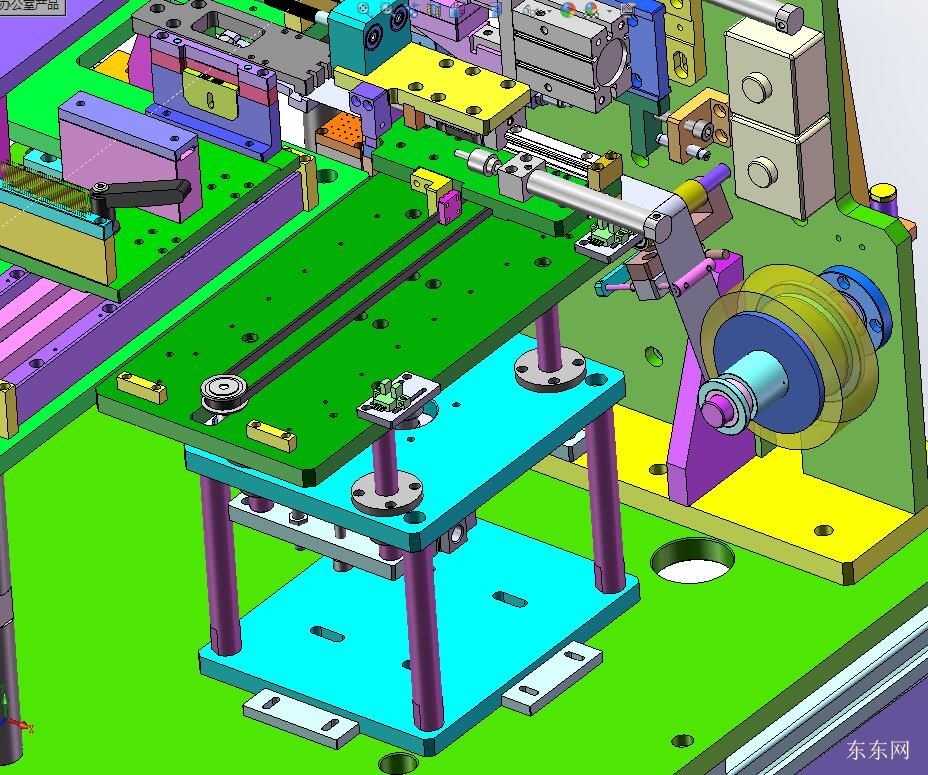

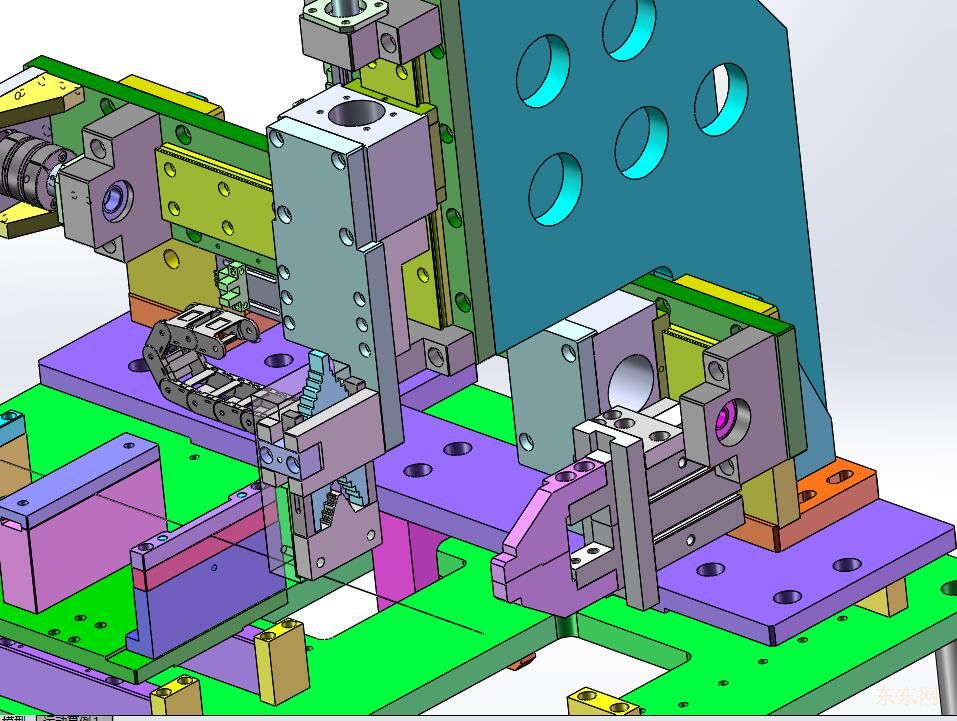

说明：电线贴胶纸机家用电线贴胶带设备一．设备说明本设备适用的产品为： 工业电线，FPC排线，0.3-0.8MM线径，各类家用工业电线贴胶贴标。 该设备是一款电线贴胶贴标的加工设备：设备主要用于电线的裁切贴胶，设备主要是针对小芯的电线进行贴胶，贴胶纸机构为上下两层两组贴胶机，电线来料也可以排布最多50根电线，电线的数可自动行选择和排列，贴胶的胶带大小也可以选择，电线进入到贴胶工位时，由拉胶机构把胶纸拉出切断然后贴到电线上面，上下两面一起贴标把电线绑定到一起了，电芯贴胶拉料结构为步进电机移动结构复杂，总机采用了2个伺服电机和一个步进电机以及15个气缸的配置，这是一款结构复杂精密设备，贴标头和吸标为真空吸附式，贴胶的位置长度可根据要求调节，可调范围比较大送线结构也是设计的比较巧妙，由于设备中动作比较复杂气缸也比较多，下载后可以细细去分析和研究，一定可以学到非常多的东西，在此就不多作其它的详细介绍了，以上此设备的全部结和工作原理。二．设备的主要结构有以下几个： 1、机械手： 贴胶压合移载机械手分X轴和Z轴两个轴定位精准。 2、贴胶机：上下两套贴胶送机构也和贴标机的原理差不多，切料精度长度可控在0.05范围内，速度可达每小2千片胶纸左右，并有缺料报警功能。 3、送线位：送线位置结构设计巧妙可同贴50根电线的胶带和标签纸。 4、线材移载：电线的长度和移位结构采了步进电机和气缸夹取的方式效率比较高。以上是此设备的功能和原理，其它更多巧妙的设计结构大家下载后可以有时间慢慢学习研究，总之这是一套非常不错的电线贴胶带机图纸，欢迎大家学习研究谢谢主要技术参数： 类别 规格参数整机外形尺寸： 850*720*1700MM（L*W*H）输入电压 ： AC—220V50Hz或AC—380V 50Hz可选整机最大功率 ： 1.1K W（220V时）输入气源压力 ： 0.4-0.6 Mpa 耗气量 ： 1.5 L/min 生产效率（C/T）： ≤4.0 S/一个 设备载用率 ： ≥95％加工方式 ： 自动送线,送胶，自动贴胶，自动裁切下料机械手运动分辨率： 0.005 mm 机械手重复定位精度 ： ≤±0.01 mm 换料方式 ： 人工换料。
