全自动上料热压整形设备

作品图片

BaoZ-Da

进入个人中心可以查看更多作品

立即下载

图纸ID: 115

图纸分类：3D模型

行业用途：机械设备,产品包装

设计软件：SolidWorks

软件版本：2018

文件格式：Sldprt,Sldasm

来源：原创图纸

是否编辑：是

所需金币：400金币

图纸描述：

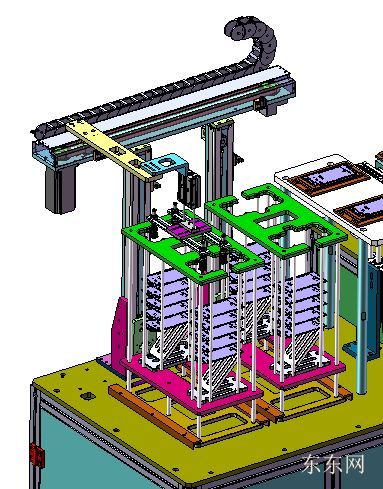

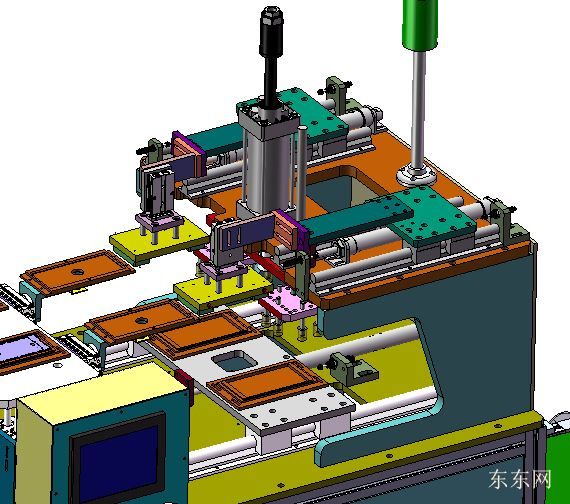

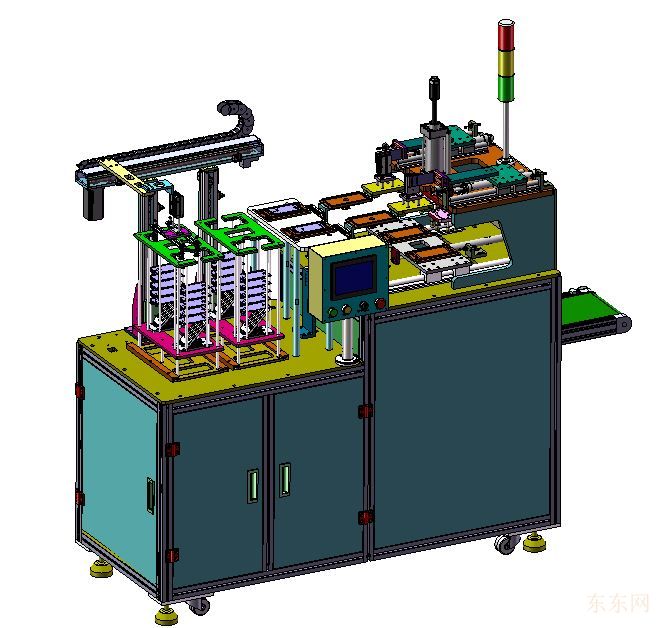

功能：全自动机械手上料热压整形设备一款全自动由机械手上料热压整形设备，首先介绍一下设备的几大组件，此设备分为六大组件构成：1.上料仓模组、2.顶升机升降模组、3.取料移动搬运机械手模组、4.旋转热压模组、5.整形下料模组、6.出料输送带模组，以下为设备功能动作原理介绍：上料仓的功能主要是用于产品的切换和存放产品，此料框可叠装200个产品，料仓由两组空料时自动切换吸料，产品在料框内由顶料升降机模组进行顶升作业，机械手每取走一片顶升机再次顶出一片物料，取料机械手吸取产品后放入到治具中二次定位，然后放入到热压治具中，热压结构自动进行热压3秒钟后再退出，热压好的产由旋转气缸旋转后，把产品放入底部整形治具中，产品滑入到整形结构处进行整形，此产品整形时间为2分钟，当整形完成后把产品吸取出来滑台滑出后，产品放入到出料输送带中进行下料，以上是此款手机钢片上料热压整形设备的全部结构原理和功能说明，设备结构成熟稳定。
